چکیده:این مقاله جامع به بررسیلوله سر برای کندانسور جریان موازی، مشخصات محصول، برنامه های کاربردی و راهنمای عملیاتی را به تفصیل بیان می کند. این بحث بر جنبه های فنی کلیدی، سوالات رایج تعمیر و نگهداری و بینش حرفه ای در مورد بهینه سازی عملکرد کندانسور تاکید دارد. با درک طراحی، انتخاب مواد و تکنیک های نصب، متخصصان صنعتی می توانند کارایی را به حداکثر برسانند و از قابلیت اطمینان طولانی مدت اطمینان حاصل کنند.

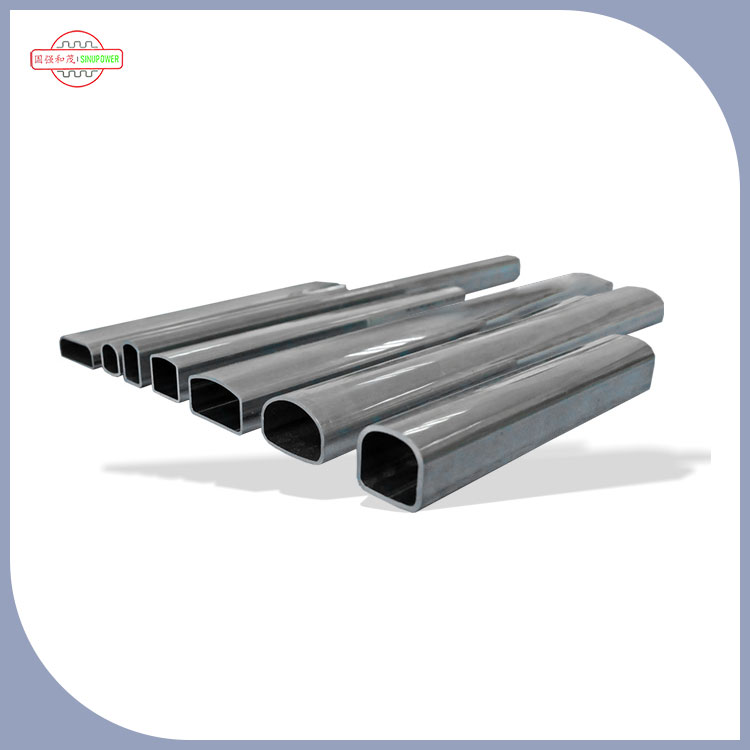

Head Pipe یک جزء حیاتی در کندانسورهای جریان موازی است که توزیع یکنواخت مبرد را تسهیل میکند و از راندمان تبادل حرارت بهینه اطمینان میدهد. کندانسورهای جریان موازی به دلیل طراحی فشرده و عملکرد حرارتی بالا به طور گسترده در سیستم های تبرید، تهویه مطبوع و خنک کننده صنعتی استفاده می شوند. Head Pipe جریان سیال را به چندین کانال هدایت می کند و سرعت و فشار ثابت را در لوله های کندانسور حفظ می کند.
این مقاله تجزیه و تحلیل عمیقی از طراحی لوله سر، انتخاب مواد و ملاحظات عملیاتی ارائه می دهد. جنبه های عملی نصب، نظارت بر عملکرد و عیب یابی را برجسته می کند. حرفه ای هایی که به دنبال افزایش کارایی سیستم، کاهش هزینه های تعمیر و نگهداری و اطمینان از قابلیت اطمینان طولانی مدت هستند، راهنمایی های دقیق و بینش های متخصص را در اینجا پیدا خواهند کرد.
جدول زیر پارامترهای فنی کلیدی یک لوله استاندارد برای کندانسور جریان موازی را خلاصه می کند:
| پارامتر | توضیحات | محدوده معمولی |
|---|---|---|
| مواد | مس، فولاد ضد زنگ یا آلیاژ آلومینیوم | Cu: 99.9% خلوص، SS: 304/316، آلیاژ آلیاژ: 6061-T6 |
| قطر | قطر بیرونی/داخلی لوله | OD: 25-100 میلی متر، ID: 22-95 میلی متر |
| طول | طول کل لوله سر | 500-3000 میلی متر |
| نوع اتصال | فلنج دار، رزوه دار یا جوش داده شده | مشخصات استاندارد صنعت |
| فشار عملیاتی | حداکثر فشار کاری | 1.0-4.0 مگاپاسکال |
| محدوده دما | مناسب برای مبردهای مختلف | -40 تا 150 درجه سانتی گراد |
| توزیع جریان | توزیع یکنواخت سیال در لوله ها را تضمین می کند | انحراف 5±% |
درک این پارامترها به مهندسان و پرسنل تعمیر و نگهداری این امکان را می دهد تا یک لوله اصلی مناسب را انتخاب کنند که ضمن بهینه سازی بهره وری انرژی و نرخ انتقال حرارت، نیازهای سیستم را برآورده کند.
A1: اندازه صحیح به ظرفیت کندانسور، آرایش لوله و نوع مبرد بستگی دارد. با محاسبه دبی کل مورد نیاز شروع کنید، سپس قطر لوله ای را انتخاب کنید که سرعت بهینه را بدون افت فشار بیش از حد حفظ کند. از شبیه سازی دینامیک سیالات محاسباتی (CFD) برای سیستم های بزرگ برای اطمینان از توزیع یکنواخت استفاده کنید.
A2: تعمیر و نگهداری منظم شامل شستشوی لوله با مواد تمیز کننده سازگار و بررسی پوسته پوسته شدن، خوردگی یا رسوبات است. برای لوله های فولادی ضد زنگ و مس، اسیدهای ملایم یا محلول های قلیایی می توانند تجمع مواد معدنی را حذف کنند. فرکانس تمیز کردن به کیفیت آب، دمای عملیاتی و خصوصیات جریان بستگی دارد.
A3: نصب باید از تراز بودن با لوله های کندانسور و آب بندی مناسب در اتصالات اطمینان حاصل کند. از مشخصات گشتاور توصیه شده توسط سازندگان برای جلوگیری از نشتی استفاده کنید. از خم شدن تیز خودداری کنید و اطمینان حاصل کنید که جهت جریان با طراحی کندانسور مطابقت دارد. برای انقباض حرارتی از میزان انبساط استفاده کنید.
عملکرد موثر یک لوله سر برای کندانسور جریان موازی نیاز به نظارت و بهینه سازی مداوم دارد:
تراز مناسب، کیفیت جوش و اتصالات فلنج برای حفظ یکپارچگی فشار بسیار مهم هستند. واشرهای صنعتی و پیچ و مهره های کنترل شده با گشتاور، قابلیت اطمینان آب بندی را بهبود می بخشد. از سفت شدن بیش از حد، که می تواند لوله را منحرف کند و راندمان انتقال حرارت را کاهش دهد، خودداری کنید.
تفاوت دما، افت فشار و یکنواختی جریان را کنترل کنید. نصب کنتورهای جریان یا سنسورهای فشار دیفرانسیل، داده های بلادرنگ را برای تشخیص عدم تعادل فراهم می کند. هر گونه انحراف بیش از %5± از نرخ جریان طراحی نشان دهنده نیاز به بازرسی است.
مشکلات رایج عبارتند از توزیع ناهموار مبرد، پوسته پوسته شدن، و نشت های جزئی. اقدامات اصلاحی شامل تمیز کردن لوله، تعویض واشرهای فرسوده یا تراز مجدد جزئی است. استفاده از مواد با کیفیت بالا مانند مس یا فولاد ضد زنگ خطر خوردگی را کاهش می دهد و عمر مفید را افزایش می دهد.
Sinupowerلوله های سر پیشرو در صنعت برای کندانسورهای جریان موازی با ساخت با دقت بالا، انتخاب مواد قوی و استانداردهای کنترل کیفیت دقیق ارائه می دهد. برای کسب اطلاعات بیشتر در مورد راه حل های ما یا درخواست پشتیبانی فنی،با ما تماس بگیریدامروز
