خلاصه مقاله
لوله های مستطیلیبه یک دلیل ساده در مبدلهای حرارتی و سیستمهای حرارتی مدرنتر ظاهر میشوند: آنها میتوانند عملکرد انتقال حرارت قوی را در فضاهای تنگ ارائه دهند و در عین حال به مهندسان کمک میکنند جریان هوا، افت فشار و هندسه سیمپیچ را کنترل کنند. این مقاله توضیح میدهد که لولههای مستطیلی کجا معنی دارند، چه نقاط درد را برطرف میکنند (و کدامها را برطرف نمیکنند)، چگونه آنها را به درستی مشخص کنید، و برای جلوگیری از غافلگیری پرهزینه باید چه بررسیهای کیفیتی را انجام دهید. همچنین یک جدول مقایسه عملی، چک لیستهای انتخاب و بخش پرسشهای متداول را دریافت خواهید کرد که میتوانید با تیم خود به اشتراک بگذارید.
اگر منبع لوله مبدل حرارتی هستید، به احتمال زیاد خوابتان را روی «لولهها» از دست نمیدهید، زیرا در مورد لولههایی که میتوانند بشکنند، خوابتان را از دست نمیدهید: اهداف عملکرد، بازده مونتاژ، و برنامههای تحویل. در اینجا نقاط دردناکی وجود دارد که بارها و بارها ظاهر می شوند:
لوله های مستطیلی به طور جادویی هر یک از این مشکلات را برطرف نمی کنند، اما زمانی که برای کار مناسب انتخاب شوند - و به درستی مشخص شوند - می توانند چندین مشکل را به طور همزمان کاهش دهند.
لوله های مستطیلی هندسه کانال جریان و نحوه اتصال لوله با پره ها یا صفحات را تغییر می دهند. تا زمانی که اثرات عملی آن را نبینید، آکادمیک به نظر می رسد:
به طور خلاصه: هنگامی که لوله های گرد نمی توانند ترکیبی از فشردگی، تناسب مونتاژ و عملکرد حرارتی مورد نیاز را ارائه دهند، پروفیل اهرم دیگری را به شما می دهد تا بکشید.
لوله های مستطیلی به ویژه زمانی که طراحی محدود است یا زمانی که سمت هوا گلوگاه واقعی است، جذاب هستند. موارد استفاده رایج عبارتند از:
نکته: اگر تیم طراحی شما با «ما به ظرفیت بیشتری نیاز داریم، اما نمیتوانیم کویل را رشد دهیم» به مبارزه ادامه میدهد، معمولاً اینجا جایی است که نمایههای مستطیلی وارد گفتگو میشوند.
بیایید تصمیم را عملی کنیم. در اینجا جدول مقایسه ای وجود دارد که می توان از تدارکات و مهندسی در مراحل اولیه استفاده کرد:
| عامل تصمیم گیری | لوله های مستطیلی | لوله های گرد |
|---|---|---|
| استفاده از فضا | اغلب در طرح بندی های فشرده قوی است. به راحتی در هندسه های خاص انباشته می شود | قابل اعتماد است، اما می تواند فضا را در پاکت های مستطیلی و محکم هدر دهد |
| پتانسیل رابط باله | کنارههای صاف میتوانند در صورت هماهنگ شدن با طراحی بالهها، به تماس ثابتی کمک کنند | استانداردهای مشترک؛ ابزار پره به طور گسترده در دسترس است |
| تراز مونتاژ | نمایه می تواند چرخش را کاهش دهد و موقعیت یابی قابل تکرار را بهبود بخشد | چرخش ذاتاً محدود نمی شود مگر اینکه وسایل آن را اجرا کنند |
| در دسترس بودن زنجیره تامین | بهترین با تولید کنندگان تخصصی؛ اطمینان از قابلیت و تحمل | در دسترس بودن گسترده؛ بسیاری از تامین کنندگان |
| حساسیت مشخصات | بالاتر - تغییرات کوچک در گوشه ها، شعاع ها یا دیوارها می تواند اهمیت بیشتری داشته باشد | استانداردهای پایین تر و قابلیت تعویض مشترک هستند |
| قابلیت پیش بینی هزینه | می تواند در حجم رقابتی باشد. به آلیاژ، فرآیند و تحمل بستگی دارد | اغلب به دلیل مقیاس کالا قابل پیش بینی است |
هنگامی که یک سیستم ضعیف عمل می کند، تیم ها اغلب ابتدا «شکل لوله» را سرزنش می کنند. در واقعیت، عملکرد به تعداد انگشت شماری از متغیرها بستگی دارد که می توانید کنترل کنید. اگر لوله های مستطیلی را ارزیابی می کنید، روی این موارد تمرکز کنید:
بهترین پروژه ها با لوله های مستطیلی به عنوان بخشی از یک سیستم برخورد می کنند: لوله + پره + روش اتصال + شرایط عملیاتی. این جایی است که بردها از آنجا می آیند.
بیشتر مشکلات منبع یابی به این دلیل اتفاق می افتد که مشخصات لوله برای نقل قول "به اندازه کافی نزدیک" است اما برای تولید به اندازه کافی دقیق نیست. از این چک لیست برای جلوگیری از نقل قول مجدد، تاخیر و عدم تطابق استفاده کنید:
نکته تدارکات: از مهندسی بخواهید فهرستی از «مجموعه مهم» ارائه کند. اگر یک تلورانس بر درج باله، شکاف لحیم کاری یا برازش فیکسچر تأثیر بگذارد، به مشخصات خرید تعلق دارد - نه در نقشه های داخلی مدفون.
لوله های مستطیلی اغلب در مواردی که دقت و تکرارپذیری اهمیت دارد استفاده می شود. در اینجا بررسی های کیفیتی وجود دارد که از شما در برابر توقف خطوط و خرابی های نشت محافظت می کند:
اگر پروژه شما هزینه شکست بالایی دارد (مبردها، رسانه های خطرناک، تاسیسات با دسترسی سخت)، اسناد با کیفیت را به عنوان یک الزام تلقی کنید - نه "خوب بودن".
حتی اگر لوله های مستطیلی روی کاغذ بی نقص باشند، یک پروژه همچنان می تواند به دلیل اصطکاک زنجیره تامین شکست بخورد. چند راه عملی برای کاهش خطر:
ثبات بیشتر از کمال اهمیت دارد. لوله ای که در یک دسته "عالی" است و در دسته بعدی کمی متفاوت است، بدتر از لوله ای است که به طور مداوم در یک پنجره تلورانس کاملاً تعریف شده قرار دارد.
اگر از لولههای مستطیلی برای کاربردهای انتقال حرارت استفاده میکنید، کار با سازندهای که مجموعههای حرارتی را میشناسد، زندگی شما را آسانتر میکند – زیرا آنها میدانند که چه چیزی در تولید اشتباه میکند: تناسب باله، قوام لحیم کاری، رانش ابعادی، تغییر شکل انتقال، و شکافهای اسناد.

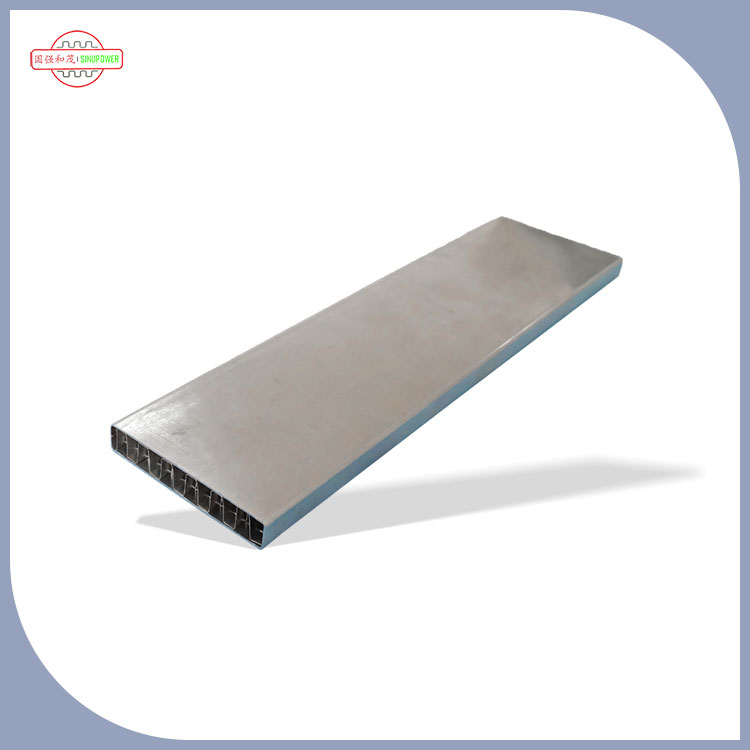

لوله های انتقال حرارت Sinupower Changshu Ltd.تمرکز بر راه حل های لوله انتقال حرارت، از جمله لوله های مستطیلی طراحی شده برای تجهیزات حرارتی و کاربردهای کویل است. مزیت همکاری با یک تامین کننده تخصصی فقط «آیا می توانید آن را بسازید» نیست، بلکه «آیا می توانید آن را ثابت نگه دارید» در چرخه های تولید است – در حالی که از مشخصات، انتظارات بازرسی و ریتم تحویل شما پشتیبانی می کند.
نقشه، شرایط عملیاتی، و محدودیت های مونتاژ خود را برای آنها بیاورید (به ویژه تحمل هایی که بر درج و اتصال باله تأثیر می گذارد). هرچه الزامات عملکردی واضحتر باشد، سریعتر میتوانید روی یک طراحی لوله پایدار همگرا شوید که بعداً تیم تولید شما را شگفتزده نمیکند.
س: آیا لوله های مستطیلی همیشه کارآمدتر از لوله های گرد هستند؟
پاسخ: نه به صورت خودکار. عملکرد به طراحی کامل بستگی دارد - جریان هوا، هندسه باله، جریان داخلی، ضخامت دیوار و کیفیت اتصال. لولههای مستطیلی میتوانند یک گزینه قوی برای زمانی که به چیدمانهای فشرده یا کنترل بهتر تراز مونتاژ نیاز دارید.
س: بزرگترین اشتباه منبع با لوله های مستطیلی چیست؟
ج: تحمل های مبهم. اگر عرض/ارتفاع، پیچش، جزئیات گوشه، یا وضعیت سطح تعریف نشده باشد، میتوانید لولههایی را دریافت کنید که «مطابق قیمت هستند» اما در مونتاژ ناموفق هستند.
س: آیا لوله های مستطیلی افت فشار را افزایش می دهند؟
A: آنها می توانند، بسته به هندسه داخلی و شرایط جریان. طراحی مناسب می تواند افت فشار و انتقال حرارت را متعادل کند، اما شما باید اهداف سیستم (قدرت فن یا قدرت پمپ) را به جای حدس زدن تنها بر اساس شکل ارزیابی کنید.
س: برای جلوگیری از لحیم کاری یا الحاق مسائل به تامین کننده چه باید بگویم؟
الف: روش اتصال (لحیم کاری، جوشکاری، انبساط مکانیکی و غیره)، تمیزی سطح مورد نیاز، و هرگونه ابعاد بحرانی که بر کنترل شکاف تأثیر می گذارد را به اشتراک بگذارید. قابلیت اطمینان پیوستن اغلب نسبت به تمیزی و ثبات بیشتر از آنچه تیم ها انتظار دارند حساس است.
س: چگونه بفهمم که برنامه من برای لوله های مستطیلی مناسب است؟
پاسخ: اگر شما از نظر فضا محدود هستید، با یکنواختی تماس باله ها مشکل دارید، یا سعی می کنید تنوع مونتاژ را کاهش دهید، لوله های مستطیلی ارزش ارزیابی را دارند. بهترین گام بعدی مقایسه نمونه های اولیه یا نتایج شبیه سازی با استفاده از هندسه سیم پیچ واقعی است.
اگر لولههای مستطیلی را برای طراحی مبدل حرارتی جدید ارزیابی میکنید - یا میخواهید یک سیمپیچ موجود را که عملکرد ضعیفی دارد تعمیر کنید، روی مشخصات «به اندازه کافی نزدیک» قمار نکنید. ابعاد، تلورانس ها، شرایط کار و روش اتصال خود را روی میز بیاورید و روی طرح لوله ای که خط تولید شما بتواند به طور مداوم اجرا شود، تراز کنید.
آیا می خواهید فرآیند نقل قول سریع تر و تمیزتر و شگفتی های کمتری در ساخت های آزمایشی داشته باشید؟با ما تماس بگیریدو جزئیات طراحی و برنامه خود را به اشتراک بگذارید—خود آینده شما (و تیم تولیدتان) از شما تشکر خواهند کرد.
