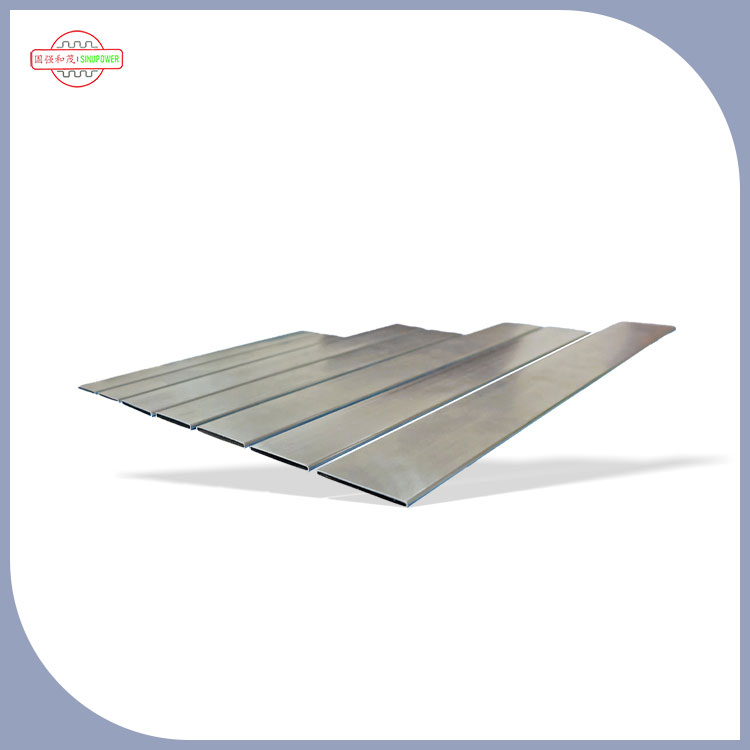

اگر تا به حال سعی کرده اید که بدون افزایش ضخامت هسته رادیاتور خود (یا هزینه BOM) به هدف دفع گرمای سخت تری ضربه بزنید. احتمالاً با سردردهای مشابه مواجه شده اید: مساحت سطح کافی، افت فشار زیاد، ابعاد لوله ناسازگار، مشکلات fin-bond پس از لحیم کاری، و سناریوی کابوس - شکست میدانی ناشی از نشت. لوله های بیضی تختاغلب برای حل دقیقاً آن محدودیت ها انتخاب می شوند، اما فقط زمانی که هندسه، روش ساخت و کنترلهای کیفیت با کاربرد مطابقت دارند.
این مقاله توضیح می دهد که چگونهلوله های بیضی تختمی تواند کارایی بسته بندی و عملکرد حرارتی را بهبود بخشد رادیاتورها و مبدلهای حرارتی فشرده، در عین حال بر مبادلاتی که در تصمیمگیریهای خرید واقعی اهمیت دارند، برجسته میشوند. شما یک چک لیست آماده تدارکات، یک جدول عیب یابی برای حالت های رایج خرابی و یک ارتباط با تامین کننده دریافت خواهید کرد. چارچوبی برای کاهش چرخه های نمونه برداری و جلوگیری از طراحی مجدد پرهزینه.
اکثر مشکلات منبع یابی و طراحی در اطراف لوله های رادیاتور "معمایی" نیستند - آنها برخوردهای قابل پیش بینی بین لوله های رادیاتور هستند. اهداف عملکرد و محدودیت های بسته بندیلوله های بیضی تختدر صورت نیاز خریداران در فهرست نهایی نمایش داده شوند یکی (یا بیشتر) از این نقاط درد را حل کنید:
غذای آماده عملی:لوله های بیضی تختمی تواند یک راه حل قوی باشد، اما آنها کیفیت یا "تعمیر خودکار" را انجام نمی دهند طراحی سیستم آنها به مشخصات خوب پاداش می دهند و خرید مبهم را مجازات می کنند.
پروفیل "بیضی مسطح" فقط جنبه آرایشی ندارد - نحوه اتصال لوله با باله ها، نحوه جریان هوا در هسته را تغییر می دهد. و چگونه گرما از مایع خنک کننده به محیط بیرون می رود.
بررسی سریع واقعیت:"بیضی تخت" یک محصول واحد نیست. این یک خانواده از پروفیل های لوله، انواع درز، مواد و طرح های داخلی عملکرد دقیق به سیستم کامل بستگی دارد: لوله + پره + لحیم کاری + خنک کننده + شرایط عملیاتی.
اگر RFQ شما بگوید "لوله بیضی شکل تخت برای رادیاتور"، ده نقل قول و یازده تفسیر دریافت خواهید کرد. سریع ترین راه برای برش ریسک این است که مشخص شود چه چیزی واقعاً عملکرد و قابلیت اطمینان را کنترل می کند.
| آنچه شما برای آن درخواست می کنید | چرا مهم است | چه چیزی از تامین کننده درخواست شود |
|---|---|---|
| تحمل ابعادی (محور اصلی/فرعی + دیوار) | تناسب باله، کیفیت لحیم کاری، قابلیت فشار و قوام هسته را هدایت می کند | طرح بازرسی بعدی + داده های CPK/لات در صورت موجود بودن |
| یکپارچگی درز و هدف نرخ نشت | خرابی های میدانی و ادعاهای گارانتی را کاهش می دهد | روش تست نشت هوای 100% یا نمونه برداری شده، سطح فشار، زمان نگهداری، معیارهای عبور/عقب |
| تمیزی برای لحیم کاری | باقی مانده می تواند باعث خیس شدن ضعیف، حفره ها و نشت طولانی مدت شود | شرح فرآیند تمیز کردن + نیاز به تمیزی ورودی |
| استراتژی خوردگی | جفت شدن نادرست مواد، خوردگی را تسریع می کند، به ویژه با فلزات مخلوط | توصیه مواد برای محیط شما + هر گونه گزینه پوشش |
| مقاومت در برابر فشار و پالس | رادیاتورها چرخه فشار را می بینند. لوله های ضعیف به مرور زمان ترک می خورند | اهداف تست انفجاری (در صورت وجود) + انتظارات تست خستگی/نبض |
خریداران اغلب "کیفیت کیفیت دقیق" را در هر نقل قول میشنوند. تفاوت این است که آیا QC با پیشگیری از شکست مرتبط است یا خیر. برایلوله های بیضی تخت، معنی دارترین ایست های بازرسی معمولاً عبارتند از:
اگر فقط یک چیز را به خاطر دارید: از تامین کننده بخواهید که تعریف کندکجانشتی به احتمال زیاد در فرآیند آنها رخ می دهد، و مرحله پیشگیری آنها قبل از تست نشت نهایی چیست. این پاسخ به شما می گوید که آیا آنها کیفیت را به طور فعال مدیریت می کنند یا خیر.
هنگامی که رادیاتور از کار می افتد، اغلب ابتدا لوله مورد سرزنش قرار می گیرد - اما علت اصلی می تواند شکاف های مشخصات، ناسازگاری لحیم کاری باشد. رسیدگی به آسیب یا خوردگی ناشی از طراحی مخلوط فلزی. این جدول به شما کمک می کند تا مسائل را به سرعت تریاژ کنید.
| علامت | علت اصلی احتمالی | پیشگیری حرکت می کند که کار می کند |
|---|---|---|
| سوراخ سوزنی پس از لحیم کاری نشتی دارد | آلودگی، خیس شدن ضعیف، عدم تطابق شار/پاکیزگی، ریز عیوب در درز | تعریف الزامات نظافت؛ تراز کردن فرآیند لحیم کاری با سطح لوله. نیاز به تست نشت پس از مراحل کلیدی دارد |
| درز تحت فشار شکافته می شود | کیفیت جوش ناسازگار، تنوع دیواره، استحکام درز ناکافی | پذیرش درز را مشخص کنید. نیاز به معیارهای فشار/نشتی؛ طرح نظارت و بازرسی جوش را تأیید کنید |
| ناهماهنگی پیوند باله (نقاط داغ) | تنوع ابعادی، عدم تطابق باله، پنجره لحیم کاری ناکافی | تشدید تلرانس ها؛ مشخصات باله را زود به اشتراک بگذارید. درخواست ساخت پایلوت و اعتبار سنجی مقطعی |
| تغییر شکل هسته در هنگام مونتاژ | دیواره لوله برای جابجایی بسیار نازک است، بسته بندی نامناسب، فشار گیره خیلی زیاد است | تعریف محدودیت های رسیدگی؛ بهبود بسته بندی؛ تنظیم ابزار مونتاژ؛ اهداف خواص مکانیکی را تأیید کنید |
| شکست خوردگی در سرویس | جفت گالوانیکی، آلیاژ نامناسب، استراتژی پوشش ضعیف، رسانه خشن | مطابقت آلیاژ و پوشش با محیط؛ بررسی رابط های فلزی مخلوط در صورت امکان با تست نوردهی اعتبار سنجی کنید |
لوله های بیضی تختمعمولاً زمانی استفاده می شوند که به عملکرد حرارتی بالا در یک هسته فشرده نیاز دارید و می توانید کنترل کنید فرآیند تولید و پیوستن مناطق معمولی مناسب برای هدف عبارتند از:
بهترین پروژه ها درمان می شودلوله های بیضی تختبه عنوان یک جزء سیستم - نه یک کالا. این طرز فکر چیزی است که مانع می شود "لوله ارزان، خرابی گران قیمت."
یک رابطه تامین کننده قابل اعتماد با زبان فنی مشترک شروع می شود. در اینجا یک گردش کار سبک وجود دارد که چرخه های نمونه برداری را کاهش می دهد:
اگر در حال ارزیابی تامینکنندگان هستید، به شما کمک میکند یکی را انتخاب کنید که از قبل بر تولید لولههای انتقال حرارت متمرکز شده است. "لوله فلزی عمومی." به عنوان مثال،لوله های انتقال حرارت Sinupower Changshu Ltd. تولید خود را در اطراف موقعیت می دهد راه حل های لوله رادیاتور و مبدل حرارتی، از جمله فرمت های لوله های بیضی مسطح و لوله های جوش داده شده مورد استفاده در سیستم های خنک کننده. عملی ترین دلیل این موضوع ساده است: تیم هایی که در این جایگاه زندگی می کنند تمایل دارند حالت های شکست واقعی را درک کنند (نشت، مشکلات پیوند، تغییر شکل) و QC خود را بر اساس جلوگیری از آنها ایجاد کنید.
نکته خریدار:هنگامی که به یک تامین کننده پیام می دهید، سه مورد اصلی خود را غیرقابل مذاکره (معیارهای نشت، تحمل، محیط خوردگی). شما فوراً فروشندگانی را که نمی توانند سطح ریسک شما را پشتیبانی کنند، فیلتر می کنید.
Q1:لوله های بیضی تخت در مقابل لوله های گرد برای رادیاتور؟
پروفیل های بیضی مسطح اغلب برای کارایی بسته بندی و مزایای تماس باله در هسته های فشرده انتخاب می شوند، در حالی که لوله های گرد می توانند در برخی از تنظیمات تولید ساده تر باشد. بهترین انتخاب به طراحی باله، محدودیت فضا و ثباتی که می توانید بستگی دارد در بسیاری از تولیدات نگه دارید.
Q2:لوله های بیضی تخت جوش داده شده برای رادیاتور؟
هنگامی که یکپارچگی درز به شدت کنترل شده و با آزمایش نشتی تأیید شود، طرح های جوش داده شده می توانند عملکرد قوی را ارائه دهند. اگر سیستم شما چرخه فشار بالا را می بیند، مطمئن شوید که معیارهای پذیرش درز و روش های آزمایش به وضوح در مشخصات خرید تعریف شده است.
Q3:چه چیزی در RFQ برای لوله های بیضی مسطح گنجانده شود؟
حداقل: ابعاد پروفیل با تلرانس، ضخامت دیوار، مواد مورد نیاز، روش و معیارهای تست نشت، تمیزی انتظارات برای لحیم کاری و الزامات بسته بندی / جابجایی برای جلوگیری از تغییر شکل.
Q4:چگونه نشت پس از لحیم کاری را کاهش دهیم؟
تمرکز بر تمیزی، سازگاری با شرایط سطح با فرآیند لحیم کاری، ابعاد لوله پایدار (برای تناسب بالههای ثابت)، و آزمایش نشت مطابق با واقعیت تولید شما است - نه فقط یک بیانیه عمومی "QC تصویب شده".
Q5:ملاحظات خوردگی برای لوله های بیضی مسطح؟
خطر خوردگی به محیط، شیمی مایع خنک کننده و رابط های فلزی مخلوط بستگی دارد. انتخاب آلیاژ و هر استراتژی پوشش را تراز کنید با شرایط خدمات واقعی، و مشخص کنید که آیا برنامه شما شامل قرار گرفتن در معرض نمک، رطوبت، یا رسانه های تهاجمی است.
لوله های بیضی تختهنگامی که به بسته بندی فشرده، عملکرد حرارتی بهتر نیاز دارید، می تواند یک ارتقاء با اهرم بالا باشد ثبات تولید قابل اعتماد -اما فقطزمانی که مشخصات لوله، یکپارچگی درز و نقاط بازرسی QC نوشته شده است به وضوح به اندازه کافی برای رفع ابهام.
اگر در حال برنامه ریزی یک پروژه جدید رادیاتور یا مبدل حرارتی هستید و می خواهید حلقه های نمونه برداری کمتری داشته باشید، نقشه و عملیات هدف خود را ارسال کنید. شرایط بهلوله های انتقال حرارت Sinupower Changshu Ltd.و درخواست پیشنهادی که شامل کنترل تحمل باشد، معیارهای تست نشت و یک طرح آزمایشی. وقتی آماده شدید،با ما تماس بگیریدبرای بحث در مورد نیازهای لوله بیضی مسطح خود و یک نقل قول سریع و هماهنگ با مهندسی دریافت کنید.
