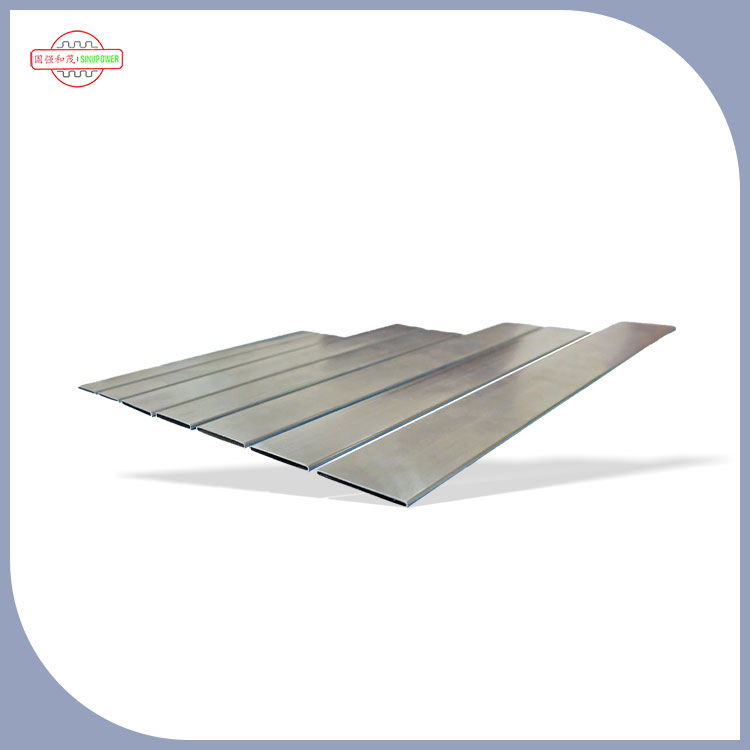

راB-Tubes برای رادیاتور تاشونقش اصلی را در انجام گردش و انتقال حرارت محیط تبادل حرارتی هسته ایفا می کند، در حالی که با ویژگی های ساختاری رادیاتور تاشو، با در نظر گرفتن راندمان انتقال حرارت، استحکام ساختاری و سازگاری مونتاژ سازگار است. این حامل اصلی برای دستیابی به عملکرد اتلاف گرما است و عملکرد خاص آن را می توان به ابعاد کلیدی زیر جدا کرد:
1. کانال گردش بسته رسانه تبادل حرارتی هسته
به عنوان یک کانال جریان انحصاری برای رسانه های خنک کننده مانند آب، ضد یخ اتیلن گلیکول و روغن حرارتی، گردش جهتی محیط را در داخل رادیاتور انجام می دهد، از نشت متوسط جلوگیری می کند و عملکرد پایدار چرخه بسته سیستم اتلاف حرارت را تضمین می کند. این "ظرف انتقال" برای انتقال حرارت از انتهای منبع گرما به انتهای اتلاف گرما رادیاتور است و همه رفتارهای انتقال حرارت بر اساس جریان محیط داخل لوله B است.
2. هدایت کارآمد و هسته تبادل گرما
از یک طرف، دیواره لوله B مستقیماً با اجزای تبادل حرارت یا محیط با دمای بالا در انتهای منبع گرما تماس می گیرد و به سرعت گرما را جذب کرده و آن را به خارج از دیواره لوله هدایت می کند. از سوی دیگر، سمت بیرونی دیواره لوله نزدیک به پره های اتلاف حرارت رادیاتور تاشو متصل است، گرمای جذب شده را به پره ها منتقل می کند، و سپس ناحیه اتلاف گرما را از طریق پره ها گسترش می دهد تا انتقال حرارت جابجایی اجباری با هوا انجام شود، و فرآیند کامل انتقال حرارت "انتقال گرما با جذب گرما" را تکمیل می کند. هدایت حرارتی و ساختار دیواره لوله به طور مستقیم بازده اصلی انتقال حرارت رادیاتور را تعیین می کند.
3. مونتاژ و پشتیبانی ساختاری برای سازه های تاشو
ویژگی اصلی یک رادیاتور تاشو این است که پره ها به صورت تا شده برای صرفه جویی در فضا و افزایش تراکم چیده شده اند. شکل مقطع و ابعاد ساختاری لوله B به طور خاص با این طرح تاشو تطبیق داده شده است، و می توان آن را به دقت در شکاف های رزرو شده یا سوراخ های نصب پره های تاشو جاسازی کرد و به مونتاژ محکم بین لوله ها و پره ها دست یافت. در عین حال، به عنوان جزء اسکلت هسته رادیاتور، نقش پشتیبانی از باله ها و ساختار کلی را بر عهده می گیرد، در برابر فشار متوسط، استرس مونتاژ و ضربه لرزش در حین استفاده مقاومت می کند، ثبات ساختار تاشو را تضمین می کند و از تغییر شکل هسته و جدا شدن لوله و پره ها جلوگیری می کند.
4. یاتاقان فشار و حفاظت از آب بندی برای اطمینان از قابلیت اطمینان سیستم
در حین کار سیستم خنک کننده، فشار مشخصی در داخل وجود دارد و لوله B باید ظرفیت تحمل فشار مربوطه را داشته باشد تا در برابر فشار داخلی تولید شده توسط گردش محیط مقاومت کند و از پارگی و نشت دیواره لوله جلوگیری کند. در عین حال، طراحی پورت لوله B با ساختار آب بندی محفظه آب / پوشش انتهایی رادیاتور سازگار است که با اتصالات و مهر و موم ها برای تشکیل یک سیستم بسته کامل، جلوگیری از نشتی متوسط و انطباق با نیازهای عملکرد پایدار طولانی مدت رادیاتور تاشو تحت شرایط کاری مختلف (مانند تجهیزات صنعتی، باتری های دیسک انرژی جدید، و غیره) همکاری می کند.
مقاومت جریان و یکنواختی انتقال حرارت را بهینه کنید
قطر داخلی، پروفیل مقطع و طراحی کانال جریان لوله B برای کاهش مقاومت جریان و مصرف انرژی پمپ سیرکولاسیون در حالی که سرعت جریان متوسط را تضمین می کند، بهینه شده است. در عین حال، محیط به طور یکنواخت در داخل لوله جریان مییابد و از انتقال حرارت ناهموار ناشی از سرعت جریان موضعی خیلی سریع یا خیلی کند جلوگیری میکند. همراه با آرایش پره های تا شده با چگالی بالا، توزیع دما در ناحیه انتقال حرارت کل هسته رادیاتور متعادل تر است و ثبات اثر اتلاف گرما را بهبود می بخشد.
علاوه بر این، در پاسخ به نیازهای سبک و فشرده رادیاتورهای تاشو، لوله های B معمولاً از مواد تبادل حرارتی با دیواره نازک و کارآمد (مانند آلیاژ آلومینیوم و آلیاژ مس) ساخته می شوند که می تواند انتقال حرارت و ظرفیت تحمل فشار را تضمین کند و وزن کلی رادیاتور را کاهش دهد. این با هدف طراحی "حجم کوچک، قدرت اتلاف حرارت بالا" سازههای تاشو مطابقت دارد و یک جزء اصلی برای رادیاتورهای تاشو برای دستیابی به اتلاف گرمای کارآمد، فشرده و قابل اعتماد است.
