Sinupower به مدت طولانی بر روی سیستم های لوله آلومینیومی دقیق و نقش آن متمرکز شده استلوله هدر اواپراتوردر چگونگی مدیریت جریان مبرد چند لوله ای در سیستم های فشرده، مدارهای خنک کننده مدرن نقش اساسی دارد.
در بسیاری از چیدمان های تبرید و تهویه مطبوع، کارایی کمتر به یک جزء واحد بستگی دارد و بیشتر به نحوه کار چندین لوله کوچک با هم بستگی دارد. در میان آنها، لوله کندانسور گرد به عنوان یک مرکز جمع آوری و توزیع عمل می کند و چندین لوله اواپراتور را به یک مسیر جریان یکپارچه متصل می کند. درک این ساختار به توضیح اینکه چرا عملکرد خنک کننده می تواند حتی در شرایط تغییر بار ثابت بماند کمک می کند.
در یک مجموعه اواپراتور معمولی، مبرد از طریق یک ورودی کنترل شده وارد می شود و به چندین لوله موازی تقسیم می شود. این لوله ها گرما را از هوا یا مایع اطراف جذب می کنند و به تدریج مبرد را از مایع به بخار تبدیل می کنند.
با این حال، بدون یک سیستم جمع آوری ساختار یافته، بخار و مایع باقی مانده به طور ناهموار خارج می شوند. اینجاست که ساختار هدر ضروری می شود.
یک لوله کندانسور گرد با طراحی خوب سه نقش کلیدی را انجام می دهد:
- مبرد را از چندین لوله اواپراتور جمع آوری می کند
- اختلاف فشار در شاخه های لوله را متعادل می کند
- جریان را قبل از ارسال مبرد به پایین دست تثبیت می کند
این عملکرد متعادل کننده به ویژه در سیستم هایی که بارهای دمایی یکنواخت نیستند، مهم است.
اصل کار یک سیستم هدر نسبتاً ساده است اما از نظر مکانیکی اصلاح شده است. هر لوله اواپراتور با زاویه و فاصله محاسبه شده به هدر وارد می شود. در داخل هدر، مسیرهای جریان به جای ناگهانی به تدریج با هم ادغام می شوند و تلاطم را کاهش می دهند.
هنگامی که مبرد از لوله های اواپراتور خارج می شود، بسته به جذب حرارت موضعی ممکن است نسبت بخار به مایع متفاوتی داشته باشد. هدر این تفاوت ها را به این صورت یکسان می کند:
- کاهش سرعت پاکت های بخار با سرعت بالا
- اجازه ته نشین شدن یا توزیع مجدد قطرات مایع باقیمانده
- ایجاد مخلوط یکنواخت تری قبل از مرحله فشرده سازی
در این فرآیند،لوله هدر اواپراتورفقط یک جمع کننده نیست، بلکه به عنوان یک تثبیت کننده برای ثبات فاز عمل می کند.
سیستم های هدر مدرن صرفاً لوله های توخالی نیستند. هندسه آنها بر اساس ظرفیت سیستم، نوع مبرد و محدوده فشار عملیاتی به دقت تنظیم شده است.
در زیر مقایسه ساده ای از عوامل سازه ای و تأثیر عملکردی آنها ارائه شده است:
| فاکتور طراحی | هدف مهندسی | تاثیر سیستم |
| فاصله ورودی لوله | ورود یکنواخت مبرد را تضمین می کند | عدم تعادل جریان موضعی را کاهش می دهد |
| گرادیان قطر داخلی | تغییرات سرعت را کنترل می کند | پایداری اختلاط فاز را بهبود می بخشد |
| تغییر ضخامت دیوار | از تحمل فشار پشتیبانی می کند | ایمنی عملیاتی را افزایش می دهد |
| انتخاب مواد | چرخه حرارتی را کنترل می کند | ثبات خدمات را گسترش می دهد |
| هندسه اتصال | مناطق تلاطم را کاهش می دهد | کارایی کلی را بهبود می بخشد |
این ویژگیهای طراحی مستقیماً بر نحوه مؤثر مدیریت یک هدر رفتار جریان چند لولهای تأثیر میگذارند.
لولههای انتقال حرارت Sinupower Changshu Ltd. تکنیکهای شکلدهی دقیق مانند کشیدن، پانچ کردن و بازپخت کنترلشده را برای دستیابی به ثبات هندسی پایدار در سیستمهای لوله آلیاژ آلومینیومی که در چنین کاربردهایی استفاده میشوند، اعمال میکند.
در سیستم های تبرید و تهویه مطبوع، توزیع ناهموار مبرد می تواند منجر به موارد زیر شود:
- کاهش راندمان تبادل حرارتی
- یخ زدگی یا گرمای بیش از حد موضعی
- افزایش حجم کار کمپرسور
- دوچرخه سواری سیستم ناپایدار
لوله کندانسور گرد این خطرات را با اطمینان از اینکه مبرد خروجی چندین لوله باعث عدم تعادل در نقطه جمع آوری نمی شود، برطرف می کند. حتی ناسازگاری های کوچک در جریان می تواند در سیستم های بزرگ ترکیب شود و هدر را به یک اکولایزر ساختاری مهم تبدیل کند.
ساختارهای اواپراتور چند لوله ای با استفاده از لوله های هدر به طور گسترده در موارد زیر یافت می شوند:
- سیستم های مدیریت حرارتی خودرو
- واحدهای تهویه مطبوع تجاری
- ماژول های خنک کننده نیروگاه
- سیستم های تنظیم آب و هوای ساختمان
- مجموعه های مبدل حرارتی فشرده
در هر محیط، محدودیتهای سیستم متفاوت است، اما عملکرد هدر ثابت میماند: جریان توزیع شده را در یک جریان خروجی قابل پیشبینی سازماندهی کنید.
با وجود ظاهر ساده، طراحی یک سیستم هدر کارآمد شامل چندین چالش فنی است:
1. توزیع فاز ناهموار
هنگامی که مبرد از چندین لوله وارد می شود، جداسازی بخار و مایع می تواند به طور قابل توجهی متفاوت باشد. اگر کنترل نشود، منجر به رفتار جریان پایین دست ناسازگار می شود.
2. اثرات انبساط حرارتی
سیکل های گرمایش و سرمایش مکرر می تواند سیستم های لوله را کمی تغییر شکل دهد و تعادل جریان داخلی را در طول زمان تغییر دهد.
3. محدودیت های فضا
در سیستمهای فشرده، هدرها باید چندین اتصال را در فضای نصب محدود بدون ایجاد خمیدگی شدید یا افت فشار مدیریت کنند.
4. خستگی مادی
قرار گرفتن طولانی مدت در معرض نوسانات فشار به موادی نیاز دارد که پایداری ساختاری را بدون ریزترک یا تغییر شکل حفظ کنند.
این چالشها توضیح میدهند که چرا ساخت دقیق و مسیرهای پردازش کنترلشده در اجزای هدر مدرن ضروری هستند.
عملکرد یکلوله هدر اواپراتورارتباط نزدیکی با کیفیت مواد لوله پایه و دقت شکل دهی دارد. در محیط های تولید پیشرفته، فرآیندهایی مانند:
- نقاشی چند مرحله ای
- سیکل های بازپخت کنترل شده
- ادغام خط جوش با دقت بالا
- کالیبراسیون ابعادی
برای اطمینان از حفظ هندسه داخلی ثابت هر بخش لوله استفاده می شود.

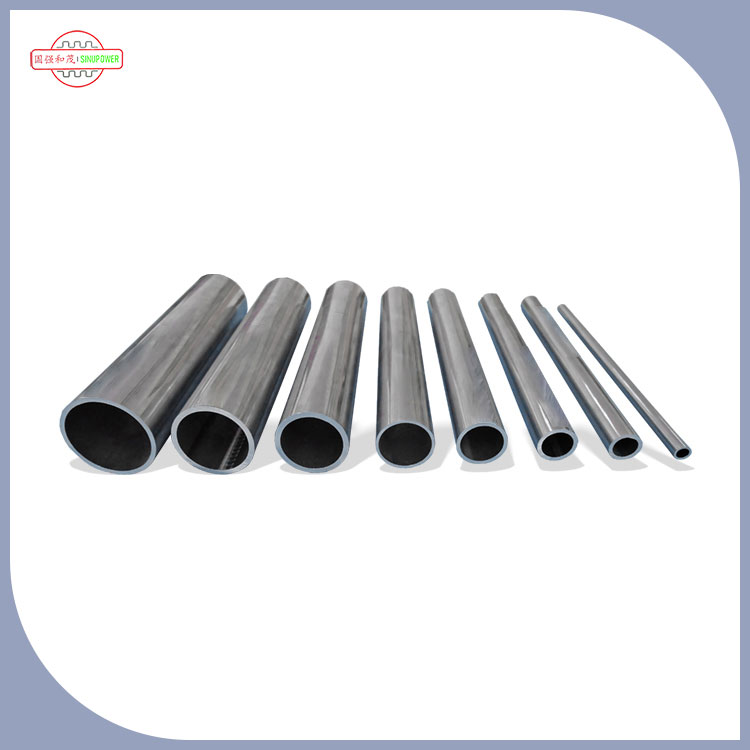

لوله های انتقال حرارت Sinupower Changshu Ltd. با طیف گسترده ای از تجهیزات شکل دهی و پردازش کار می کند و امکان تولید لوله های تا شده، مستطیلی، مسطح، گرد و D شکل را فراهم می کند که می توانند در سیستم های حرارتی پیچیده ادغام شوند.
این انعطافپذیری از طرحبندیهای ساختاری سفارشیشده پشتیبانی میکند که در آن هدرهای تبخیرکننده باید با الزامات طراحی خاص مطابقت داشته باشند.
ساختار جمع آوری مبرد پایدار به چندین روش به قابلیت اطمینان سیستم کمک می کند:
- نوسانات فشار در ورودی کمپرسور را کاهش می دهد
- دمای خروجی اواپراتور را ثابت نگه می دارد
- پاسخگویی را تحت تغییرات بار بهبود می بخشد
- یخ زدگی ناهموار در سطوح تبادل حرارت را به حداقل می رساند
این پیشرفتها همیشه بهصورت مجزا قابل مشاهده نیستند، اما در عملکرد طولانیمدت، بهویژه در سیستمهایی با تقاضای خنککننده متغیر، قابل توجه هستند.
برای درک بهتر نحوه عملکرد لوله کندانسور گرد در عمل، نمای کلی ساده شده زیر توالی عملکردی آن را برجسته می کند:
- چندین لوله اواپراتور مبرد را دریافت می کنند
- تغییر فاز به طور ناهموار در لوله ها اتفاق می افتد
- هدر جریان های مبرد مخلوط را جمع آوری می کند
- هندسه داخلی اختلاف جریان را صاف می کند
- مبرد تثبیت شده به سمت مرحله سیکل بعدی خارج می شود
این دنباله نشان می دهد که چرا هدر به جای اینکه فقط یک بخش اتصال دهنده باشد، یک جزء متعادل کننده در نظر گرفته می شود.
در سیستم های مدیریت حرارتی مدرن،لوله هدر اواپراتورنقشی آرام اما اساسی در حصول اطمینان از اینکه اواپراتورهای چند لوله ای به جای کانال های مستقل به عنوان یک سیستم یکپارچه عمل می کنند، ایفا می کند. اثربخشی آن به دقت ساختاری، پایداری مواد و طراحی جریان کنترل شده بستگی دارد. محصولاتی مانند لوله کندانسور گرد Sinupower نشان می دهد که چگونه تمرکز مهندسی بر ثبات جریان به شکل دادن به کاربردهای تبرید و تبادل حرارت در صنایع مختلف ادامه می دهد.
