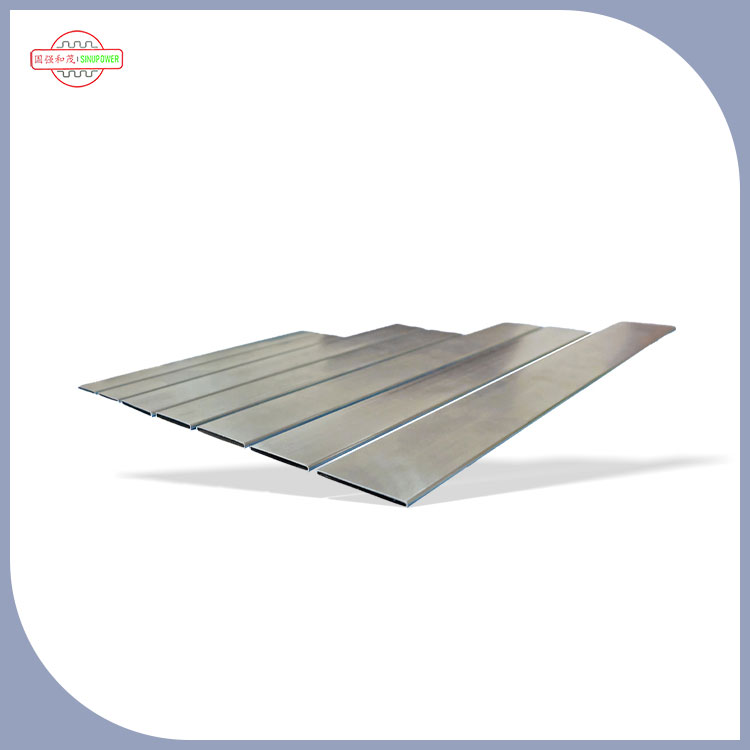

لوله های انتقال حرارت Sinupower Changshu Ltd.مشغول مطالعه بوده استلوله های ساعت شنی برای رادیاتوردر رابطه با پایداری جریان و رفتار حرارتی در سیستمهای تبادل حرارت فشرده، که در آن هندسه به طور مستقیم نحوه تعامل گرما و سیال در داخل یک شبکه لوله را تغییر میدهد.
در سالهای اخیر، بحث پیرامون هندسه لوله در سیستمهای حرارتی فراتر از انتخاب شکل ساده به سؤالات عمیقتر عملکرد مبتنی بر فیزیک رفته است. در میان این هندسه ها، نیمرخ ساعت شنی توجه را به خود جلب کرده است زیرا ساده به نظر می رسد، با این حال چندین متغیر متقابل را به طور همزمان تغییر می دهد - سرعت جریان، توزیع فشار، الگوهای آشفتگی و قرار گرفتن در معرض سطح. لوله به جای اینکه به عنوان یک کانال غیرفعال عمل کند، به بخشی فعال از مکانیسم تبادل حرارت تبدیل می شود.
ویژگی بارز لوله های ساعت شنی، قسمت میانی باریک است. این "کمر" فقط یک تغییر ساختاری نیست. نحوه رفتار سیال در سطح اساسی را تغییر می دهد.
وقتی سیال وارد بخش ورودی وسیعتر میشود، کمی کند میشود، سپس با عبور از ناحیه میانی منقبض شتاب میگیرد، قبل از اینکه دوباره در خروجی منبسط شود. این چرخه شتاب و کاهش مداوم یک پروفیل جریان دینامیکی ایجاد می کند که بسیار متفاوت از لوله های استوانه ای مستقیم است.
از منظر عملی، این شکل ناپایداری کنترل شده را معرفی می کند - به اندازه ای که اختلاط را بهبود می بخشد، اما به اندازه ای نیست که باعث تلفات آشفتگی مخرب شود.
رابطه بین سرعت و فشار برای درک اینکه چرا این هندسه موثر است، مرکزی است. هنگامی که مایع به بخش باریکتر حرکت می کند:
- سرعت افزایش می یابد
- فشار استاتیک کاهش می یابد
- انرژی جنبشی محلی افزایش می یابد
هنگامی که سیال از انقباض خارج می شود، برعکس اتفاق می افتد. این چرخه فشار مکرر به شکستن لایههای مرزی حرارتی که معمولاً به دیوارههای لوله داخلی میچسبند کمک میکند.
یک اثر ظریف دیگر تغییر در نحوه "تماس" مایع با سطح داخلی است. در لولههای یکنواخت، لایههای سیال میتوانند طبقهبندی شوند و تعامل بین جریان هسته و دیوار را محدود کنند. شکل ساعت شنی این لایه بندی را مختل می کند، فرکانس تماس را افزایش می دهد و ثبات انتقال حرارت را بهبود می بخشد.
فیزیک لوله های ساعت شنی برای رادیاتورها را می توان با استفاده از اصول دینامیک سیالات ساده شده بدون نیاز به مدل سازی ریاضی پیشرفته توضیح داد.
اصل تداوم بیان می کند که برای جریان تراکم ناپذیر:
سطح مقطع × سرعت = ثابت
هنگامی که لوله در مرکز باریک می شود، سیال باید برای حفظ سرعت جریان شتاب بگیرد. این شتاب فقط یک تغییر عددی نیست، بلکه نحوه توزیع انرژی در میدان جریان را تغییر میدهد.
اصل برنولی به توضیح تغییر انرژی کمک می کند:
- در مقاطع وسیعتر: فشار بیشتر، سرعت کمتر
- در کمر باریک: فشار کمتر، سرعت بیشتر
این حالت انرژی متناوب به بهبود تبادل حرارتی کمک می کند زیرا دائما نحوه انتقال گرما بین لایه های سیال را تغییر می دهد.
در حالی که جریان ممکن است از نظر ماکروسکوپی صاف به نظر برسد، اختلالات در مقیاس کوچک در مناطق انتقال بین بخشهای پهن و باریک شکل میگیرد. این ریزگردها:
- کاهش مناطق حرارتی راکد
- افزایش راندمان اختلاط
- لایه های مرزی را بیشتر به روز کنید
نتیجه یک رابط حرارتی فعال تر بدون نیاز به هم زدن مکانیکی خارجی است.
در سیستمهای تبادل حرارت، راندمان اغلب نه تنها به وسیله رسانایی مواد، بلکه به این دلیل است که چگونه گرما میتواند از سیال به سطح و سپس به محیط اطراف حرکت کند.
هندسه ازلوله های ساعت شنی برای رادیاتورمستقیماً به این محدودیت می پردازد.
| ویژگی | رفتار لوله مستقیم | رفتار لوله ساعت شنی |
| الگوی جریان | یکنواخت، آرام- غالب | مناطق شتاب متناوب |
| لایه مرزی | پایدار و ضخیم تر | اغلب مختل می شود |
| ثبات تبادل حرارتی | متوسط | یکنواخت تر در طول |
| رفتار فشاری | افت پایدار | تنوع چرخه ای |
| اثر مخلوط کردن | محدود | میکرو اختلاط پیشرفته |
این جدول نشان می دهد که مزیت یک عامل واحد نیست، بلکه ترکیبی از تغییرات فیزیکی متقابل متعدد است.
در سیستم های حرارتی عملی، این منجر به کنترل دمای پایدارتر تحت شرایط بار نوسان می شود، به ویژه در محیط هایی که حرارت ورودی ثابت نیست.
اغلب فرض بر این است که انتخاب مواد بر عملکرد حرارتی غالب است. با این حال، هندسه می تواند به همان اندازه تأثیرگذار باشد.
یک محدودیت کلیدی در بسیاری از سیستم های حرارتی، لایه مرزی است - ناحیه ای نازک در نزدیکی دیواره لوله که در آن سیال به آرامی حرکت می کند. این لایه به عنوان یک مانع حرارتی عمل می کند.
انقباض کمر به طور دوره ای این لایه را بی ثبات می کند. همانطور که سیال از طریق ناحیه باریک شتاب می گیرد، نیروهای برشی افزایش می یابد، لایه مرزی نازک می شود و نرخ انتقال حرارت بهبود می یابد.
پس از عبور از انقباض، جریان دوباره منبسط می شود. این انبساط جداسازی و اتصال مجدد جریان موضعی ایجاد میکند که سیال نزدیک دیوار را دوباره انرژی میدهد. چرخه مکرر قوام حرارتی کلی را بهبود می بخشد.
لوله های انتقال حرارت Sinupower Changshu Ltd. بسته به نیاز سیستم از مواد مختلفی مانند آلیاژهای آلومینیوم، مس و سازه های فلزی مرکب استفاده می کند.
انتخاب مواد تأثیر می گذارد:
- هدایت حرارتی
- پایداری سازه تحت چرخه فشار
- مقاومت در برابر تغییر شکل در مناطق انتقال
در لوله های ساعت شنی برای رادیاتورها، ناحیه منقبض شده به دلیل تغییرات سرعت، تنش مکانیکی کمی بالاتر را تجربه می کند. بنابراین، انعطافپذیری ساختاری در ناحیه کمر یک عامل طراحی حیاتی است.
برای درک بهتر تفاوتهای فیزیکی، به مقایسه الگوهای رفتار جریان کمک میکند:
جریان لوله مستقیم:
- مشخصات سرعت قابل پیش بینی
- حداقل اختلال
- تبادل حرارتی پایدار اما کمتر تعاملی
جریان لوله ساعت شنی:
- شتاب و کاهش مکرر
- اختلاط فعال در انتقال های هندسی
- تعامل دیوار تقویت شده
- پروفایل حرارتی پویاتر
این بدان معنا نیست که یک سازه به طور جهانی جایگزین ساختار دیگری می شود، اما توضیح می دهد که چرا سیستم های حرارتی خاصی از هندسه های داخلی پیچیده تر بهره می برند.
لوله های ساعت شنی شکل به طور فزاینده ای در سیستم هایی مورد توجه قرار می گیرند که کارایی فضا و پاسخگویی حرارتی هر دو مهم هستند.
محیط های کاربردی معمولی عبارتند از:
- واحدهای تنظیم حرارتی خودرو
- حلقه های خنک کننده صنعتی
- مبدل های حرارتی تهویه مطبوع فشرده
- مجموعه های خنک کننده سیستم انرژی
- سیستم های کنترل آب و هوا ساختمان
در هر مورد، هدف نه تنها حذف گرما، بلکه تعادل حرارتی پایدار تحت بارهای مختلف است.
یکی از جنبه های کمتر قابل مشاهده در مهندسی لوله این است که چگونه تغییرات هندسی کوچک بر پایداری سطح سیستم تأثیر می گذارد.
حتی تنظیمات جزئی برای:
- عمق کمر
- انحنای انتقالی
- طول منطقه محدود
می تواند تعادل بین جریان آرام و آشفتگی کنترل شده را تغییر دهد. این بدان معناست که بهینه سازی طراحی اغلب تکراری است تا ایستا.
تیم مهندسی در Sinupower Heat Transfer Tubes Changshu Ltd. تغییرات ساختاری متعددی را برای همسو کردن رفتار جریان با نیازهای عملیاتی مختلف بررسی کرده است.
تمرکز روزافزون بر روی سیستمهای حرارتی فشرده، مهندسان را وادار به تجدید نظر در طرحهای سنتی کانال مستقیم کرده است. به جای افزایش سطح یا سرعت جریان، رویکردهای مدرن بر شکل دادن به رفتار جریان تمرکز می کنند.
ساختار ساعت شنی نشان دهنده این تغییر است: از هندسه برای تأثیرگذاری فعال بر حرکت سیال به جای مهار غیرفعال آن استفاده می کند.
این رویکرد با گرایشهای گستردهتر در مهندسی حرارتی که در آن کارایی از طریق طراحی تعامل بهجای مقیاسگذاری بروت فورس به دست میآید، همسو میشود.
فیزیک پشت انقباض کمر در هندسه لوله نشان می دهد که تغییرات ساختاری کوچک می تواند به طور قابل توجهی بر رفتار جریان، ثبات انتقال حرارت و پایداری سیستم تأثیر بگذارد. با ترکیب چرخه فشار، اختلال در لایه مرزی و میکرو اختلاط کنترل شده،لوله های ساعت شنی برای رادیاتوریک رویکرد متمایز برای چالش های مدیریت حرارتی در سیستم های فشرده ارائه می دهد.
در این زمینه، Sinupower Heat Transfer Tubes Changshu Ltd. به بررسی این موضوع ادامه میدهد که چگونه ساختارهای لوله تصفیهشده میتوانند نیازهای حرارتی در حال تکامل را در محیطهای مهندسی مختلف پشتیبانی کنند، با لولههای ساعت شنی که نقش مهمی در این توسعه مداوم راهحلهای تبادل حرارت دقیق ایفا میکنند.
