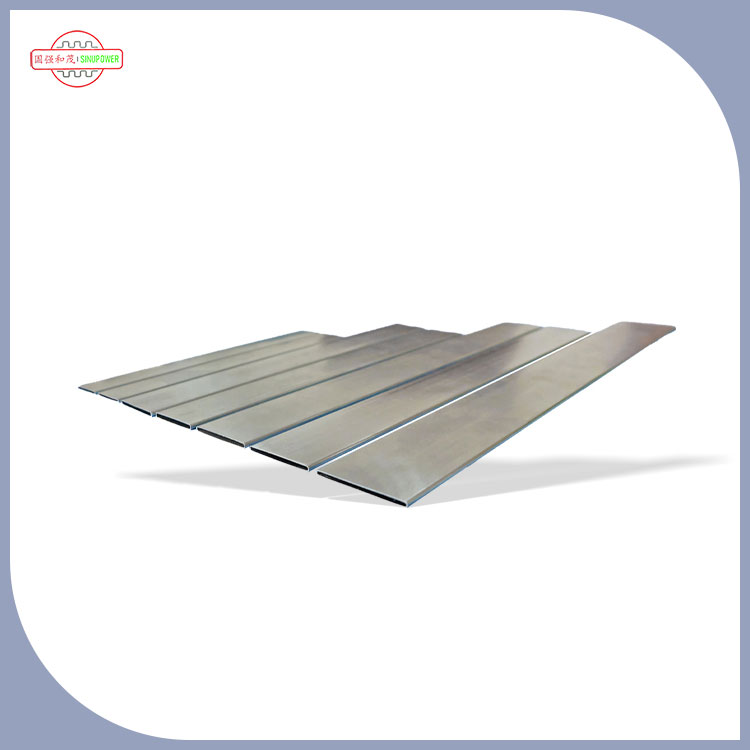

Sinupowerحرفه ای استسازندهقطعات حرارتی آلومینیومی دقیق مالوله نوع B تا شده دقیق هسته رادیاتوریک لوله آلومینیومی اکسترود شده چند پورت است که به طور خاص برای هسته های رادیاتور تا شده در سیستم های تبادل حرارت خودرو و صنعتی طراحی شده است. سطح مقطع متمایز "B" صرفاً زیبایی شناختی نیست - این یک هندسه کاربردی است که سطح در دسترس برای انتقال حرارت را در یک فضای محدود افزایش می دهد، تلاطم کنترل شده ای در جریان مایع خنک کننده ایجاد می کند و بسته بندی فشرده تر رادیاتور را امکان پذیر می کند. این لوله ها به عنوان یک جزء اصلی مجموعه رادیاتور تا شده، وظیفه تبادل حرارت اولیه بین مایع خنک کننده موتور و هوای اطراف را بر عهده دارند. طراحی آنها مستقیماً بر کارایی رادیاتور، وزن و عملکرد کلی خودرو تأثیر می گذارد. Sinupower این لوله های B را با اکستروژن دقیق و کنترل فرآیند داخلی تولید می کند که از هندسه ثابت و عملکرد حرارتی قابل اعتماد در هر دسته تولیدی اطمینان می دهد.
نقش جزء اصلی - چرا B-Tubing عملکرد رادیاتور را تعریف می کند
لوله نوع B تا شده دقیق هسته رادیاتوربه عنوان سطح تبادل حرارت اولیه در هسته رادیاتور تا شده عمل می کند. پروفیل B شکل دارای سه مزیت عملکردی حیاتی است:
📐 حداکثر سازی سطح شکل B به طور قابل توجهی سطح سطح بیشتری را در هر لوله نسبت به لوله های گرد با سطح مقطع معادل فراهم می کند و انتقال حرارت بیشتری را از خنک کننده به هوا در هر لوله امکان پذیر می کند.
🌊 افزایش جریان آشفته پروفیل B جریان آرام خنک کننده را مختل می کند و تلاطمی ایجاد می کند که انتقال حرارت همرفتی را بهبود می بخشد و مقاومت لایه مرزی را کاهش می دهد.
📦 انباشته هسته فشرده پروفیل B مسطح اجازه می دهد تا لوله متراکم تری در هسته بسته شود و سطح تبادل حرارت در فضای محدود محفظه های موتور مدرن به حداکثر برسد.
یکپارچه سازی هسته رادیاتور تاشو
- لوله های B به طور موازی بین لایه های باله های تا شده روی هم قرار می گیرند و هسته کامل رادیاتور را تشکیل می دهند.
- مایع خنککننده از داخل چند پورت داخلی هر لوله B جریان مییابد، در حالی که هوا از سطوح بالههای بیرونی عبور میکند.
- مساحت سطح گسترده لوله B و الگوهای جریان آشفته، هسته را قادر میسازد تا با لولههای کمتر و حجم کلی هسته کمتر به ظرفیت خنککننده هدف دست یابد.
- این رویکرد یکپارچه سازی مصرف مواد و وزن رادیاتور را کاهش می دهد و در عین حال عملکرد حرارتی را حفظ یا بهبود می بخشد.
اصول طراحی - علم پشت شکل B
پروفیل B شکل حاصل دینامیک سیالات کاربردی و مهندسی انتقال حرارت است. اصول کلیدی طراحی عبارتند از:
هندسه داخلی چند پورت
- لوله B یک کانال توخالی منفرد نیست بلکه دارای چندین پورت داخلی است که با شبکه های طولی تقسیم می شوند.
- این پورت ها سطح داخلی در تماس با مایع خنک کننده را افزایش می دهند و انتقال حرارت را از سیال به دیواره لوله افزایش می دهند.
- طراحی چند پورت همچنین استحکام ساختاری را بهبود میبخشد و به دیوارههای نازکتر و کاهش وزن بیشتر اجازه میدهد.
تولید آشفتگی کنترل شده
- شکل پروفیل B باعث جدا شدن جریان و نقاط اتصال مجدد به هنگام عبور مایع خنک کننده از لوله می شود.
- این آشفتگی کنترل شده لایه مرزی حرارتی را که مقاومت اولیه در برابر انتقال حرارت در جریان آرام است، مختل می کند.
- اختلاط پیشرفته، خنککننده داغتر را از جریان هسته در تماس با دیواره لوله میآورد و ضریب انتقال حرارت کلی را بهبود میبخشد.
نسبت سطح به حجم بهینه شده
- شکل B مساحت سطح خارجی را در واحد سطح جریان مقطع به حداکثر می رساند.
- این بدان معنی است که سطح لوله بیشتری در معرض جریان هوا برای سرعت جریان مایع خنک کننده معین قرار می گیرد.
- نتیجه ظرفیت دفع حرارت بالاتر در هر لوله است که رادیاتورهای کوچکتر و سبکتر را قادر می سازد.
B-Tubing در مقابل لوله های گرد سنتی - مقایسه اجزای هسته
لوله نوع B تا شده دقیق هسته رادیاتوراز چندین جنبه کلیدی با لوله های گرد سنتی تفاوت اساسی دارد:
| ویژگی طراحی |
تیوب نوع B (Sinupower) |
لوله های گرد سنتی |
| شکل مقطع |
نمایه "B" - چند پورت |
دایره ای - تک سوراخ |
| مساحت سطح در هر حجم |
به طور قابل توجهی بالاتر است |
پایین تر |
| الگوی جریان خنک کننده |
آشفته (اختلاط تقویت شده) |
لامینار به انتقالی |
| ضریب انتقال حرارت |
به دلیل تلاطم بالاتر است |
پایین تر |
| چگالی بسته بندی هسته |
لوله های بیشتر در هر ناحیه هسته |
لوله های کمتر در هر ناحیه هسته |
| وزن اصلی |
سبک تر (مواد کمتر در واحد خنک کننده) |
سنگین تر |
| پیچیدگی تولید |
بالاتر (اکستروژن چند پورت) |
پایین تر (اکستروژن ساده) |
| ظرفیت خنک کننده در هر حجم هسته |
بالاتر |
پایین تر |
فرآیند تولید - دقت از سیم پیچ تا قطعه هسته
Sinupower تولید می کندلوله نوع B تا شده دقیق هسته رادیاتوراز طریق یک توالی تولید کاملاً کنترل شده:
1 انتخاب آلیاژ کویل های آلومینیومی AA3003 یا AA3102 برای هدایت حرارتی، شکل پذیری و مقاومت در برابر خوردگی انتخاب شده اند.
2 اکستروژن دقیق پروفیل B چند پورت اکسترود شده از طریق قالب های دقیق. نظارت بر ابعاد در زمان واقعی، هندسه ثابت را تضمین می کند.
3 طراحی و اندازه کشش سرد چند گذری ابعاد و پرداخت سطح را به تلورانس های مشخصات نهایی اصلاح می کند.
4 آنیلینگ بازپخت اتمسفر کنترل شده با یکنواختی 5± درجه سانتیگراد ساختار دانه و خواص مکانیکی ثابت را تضمین می کند.
5 برش به طول ارهکاری دقیق به طولهای مشخص شده توسط مشتری با انتهای مربعزدایی شده برای مونتاژ هسته.
6 تایید کیفیت 100٪ بازرسی ابعادی، تست نشت و تأیید مکانیکی در هر دسته.
قابلیت تجهیزات
- Sinupower بیش از 90 نوع تجهیزات و ابزار شامل خطوط تولید جوش، ماشین های اره، پرس پانچ، ماشین های کشش، کوره های آنیلینگ و جرثقیل ها را اداره می کند.
- این قابلیت تجهیزات داخلی امکان کنترل فرآیند از مواد خام تا لوله نهایی را فراهم می کند.
- کلیه فرآیندها تحت نظارت سیستم مدیریت کیفیت IATF 16949 انجام می شود.
کاربردها - جایی که B-Tubing ارزش اصلی را ارائه می دهد
سیستم های خنک کننده خودرو
- رادیاتورهای خنک کننده موتور - وسایل نقلیه مسافربری، SUV، کامیون های سبک
- رادیاتور وسایل نقلیه تجاری - اتوبوس، کامیون های سنگین، تجهیزات خارج از بزرگراه
- شارژ کولرهای هوا – موتورهای توربوشارژ و سوپرشارژ
- کولرهای روغن – گیربکس و خنک کننده روغن موتور
سیستم های تهویه مطبوع و ثابت
- کندانسورهای تهویه مطبوع تجاری
- سیستم های خنک کننده نیروگاه ها
- مبدل های حرارتی صنعتی
- ساخت واحدهای هواساز HVAC
مدیریت حرارتی خودروهای الکتریکی
- صفحات خنک کننده باتری و مبدل های حرارتی
- سیستم های خنک کننده الکترونیک قدرت
- کندانسور و اواپراتور پمپ حرارتی
سفارشی سازی - جزء اصلی متناسب با طراحی رادیاتور شما
Sinupower طراحی، تولید و فرآیندها را انجام می دهدلوله نوع B تا شده دقیق هسته رادیاتوربا توجه به نقشه ها یا نمونه های مشتری. رویکرد کنترل ناب ما هر مرحله را پوشش می دهد:
-
ابعاد پروفایل:عرض، ارتفاع و ضخامت دیواره لوله متناسب با طراحی هسته شما.
-
انتخاب آلیاژ:AA3003، AA3102 یا آلیاژهای سفارشی بر اساس الزامات عملکرد.
-
پیکربندی چند پورت:تعداد پورت های داخلی و هندسه برای اهداف جریان خنک کننده و افت فشار شما بهینه شده است.
-
طول:به ابعاد مونتاژ مشخص شده خود برش دهید.
-
درمان سطحی:پوشش تبدیلی، لایههای روی یا روکشهای آنودایز شده برای محافظت در برابر خوردگی بیشتر.
-
پایان اتمام:لبه های سوراخ شده، پخ شده یا منبسط شده برای مونتاژ صفحه هدر.
کنترل ناب در سراسر زنجیره ارزش
- تامین مواد اولیه از کارخانه های ذوب دارای گواهی ISO 14001 با قابلیت ردیابی کامل
- کنترل فرآیند از اکستروژن تا بازرسی نهایی
- مدیریت کیفیت در پرسنل، تیم ها، فرآیندها و سیستم های پشتیبانی
- تحویل به موقع با اسناد بازرسی کامل
کیفیت و گواهینامه ها - استانداردهای تولید تایید شده
فرآیندهای تولید Sinupower برایلوله نوع B تا شده دقیق هسته رادیاتورتحت سیستم های تایید شده زیر کار می کنند:
گواهینامه های سیستم
-
IATF 16949:2016- کیفیت خودرو
-
ISO 9001:2015- مدیریت کیفیت
-
ISO 14001:2015- زیست محیطی
-
ISO 45001:2018- بهداشت و ایمنی
مالکیت فکری
-
2 اختراع اختراع(از سال 2019)
-
15 اختراع طراحی
-
16 اختراع مدل سودمند
📋 کپی کامل گواهی در صورت درخواست موجود است.
بررسی مهندسی:این اطلاعات محصول توسط آقای گائو کیانگ، بنیانگذار Sinupower - بیش از 20 سال در اکستروژن آلومینیوم و مدیریت حرارتی، از جمله رهبری قبلی در شرکتهای تولیدی Fortune 500 بررسی شده است.
مشارکت و زنجیره تامین
Sinupower روابط همکاری دائمی و خوبی با رهبران شناخته شده صنعت برقرار کرده است:
-
سانهوا– سازنده جهانی قطعات HVAC&R
-
دانفوس- ارائه دهنده راه حل های سرمایش و گرمایش
-
پانکل- متخصص سیستم های حرارتی و پیشرانه با کارایی بالا
20-25
زمان تحویل روزهای کاری
90+
انواع تجهیزات و ابزار
87.76٪
تمرکز فروش چین شرقی
بسته بندی:جعبه های چوبی با کاغذ ضد زنگ VCI، درپوش های پلاستیکی انتهایی، تسمه فولادی. FOB شانگهای یا نینگبو؛ EXW موجود است.
پایداری
-
انرژی:فناوری مشعل احیا کننده مصرف گاز را تا 18 درصد کاهش می دهد.
-
بازیافت:98٪ استفاده از مواد - تمام ضایعات به بازیافت های تایید شده بازگردانده می شود.
-
آب:شستشوی حلقه بسته مصرف آب را تا 40 درصد کاهش می دهد، تخلیه فلزات سنگین را صفر می کند.
-
رعایت:مطابق با RoHS و REACH.
-
بهره وری مواد:طراحی لوله B نسبت به طرح های سنتی از آلومینیوم کمتری در واحد ظرفیت خنک کننده استفاده می کند.
سوالات متداول در مورد B-Tubing
س: مزیت اصلی لوله های نوع B در هسته های رادیاتور تا شده چیست؟ پاسخ: لولههای نوع B سطح بزرگتری را برای انتقال حرارت در همان حجم هسته فراهم میکنند، جریان خنککننده متلاطم را برای تبادل حرارتی بهتر القا میکنند، و طراحیهای فشردهتر رادیاتور را امکانپذیر میکنند - همه به بهبود عملکرد خنککننده و کاهش وزن کمک میکنند.
س: چه آلیاژهایی برای تولید لوله B استفاده می شود؟ پاسخ: Sinupower از آلیاژهای آلومینیوم AA3003 و AA3102 استفاده می کند که به دلیل هدایت حرارتی عالی (200-220 W/m·K)، شکل پذیری و مقاومت در برابر خوردگی در محیط های خنک کننده خودرو انتخاب شده اند.
س: آیا Sinupower می تواند پروفایل های B-tube سفارشی را برای طرح های خاص رادیاتور تولید کند؟ ج: بله. Sinupower می تواند پروفایل های B-tube را بر اساس نقشه ها یا نمونه های مشتری طراحی و تولید کند. قابلیت ابزارسازی داخلی ما امکان توسعه قالب سفارشی را در 15 تا 20 روز کاری فراهم می کند.
س: Sinupower چه گواهینامه هایی را برای ساخت لوله B دارد؟ پاسخ: Sinupower دارای گواهینامه IATF 16949:2016، ISO 9001:2015، ISO 14001:2015، و ISO 45001:2018 است.
س: زمان معمول برای سفارشات لوله B چقدر است؟ پاسخ: زمان استاندارد برای سفارشات تا 50000 قطعه 20 تا 25 روز کاری است. ابزار سفارشی 15 تا 20 روز کاری اضافه می کند.
س: چگونه طراحی لوله B راندمان انتقال حرارت را بهبود می بخشد؟ A: شکل B مساحت سطح را افزایش می دهد و تلاطم کنترل شده ای را در جریان خنک کننده ایجاد می کند که لایه مرزی حرارتی را مختل می کند و انتقال حرارت همرفتی را بهبود می بخشد. این اجازه می دهد تا گرمای بیشتری در هر لوله با حجم هسته کمتر دفع شود.
س: چه پایانی برای لوله های B موجود است؟ پاسخ: ما انتهای برش مربعی، سوراخزدایی، پخدار، گشاد و منبسط شده را متناسب با روشهای مختلف مونتاژ صفحه سربرگ ارائه میدهیم.
Sinupower ارائه می دهدلوله نوع B تا شده دقیق هسته رادیاتورکه سازندگان رادیاتور را قادر می سازد تا به عملکرد حرارتی برتر در طراحی های فشرده و سبک دست یابند. ما از OEM ها، تامین کنندگان سطح یک و تولیدکنندگان رادیاتور دعوت می کنیم تا برای نمونه ها، برگه های اطلاعات فنی یا بررسی مشترک طراحی با ما تماس بگیرند.
