لوله های هدر کندانسور سیستم HVAC تجاری

طراحی و عملکرد

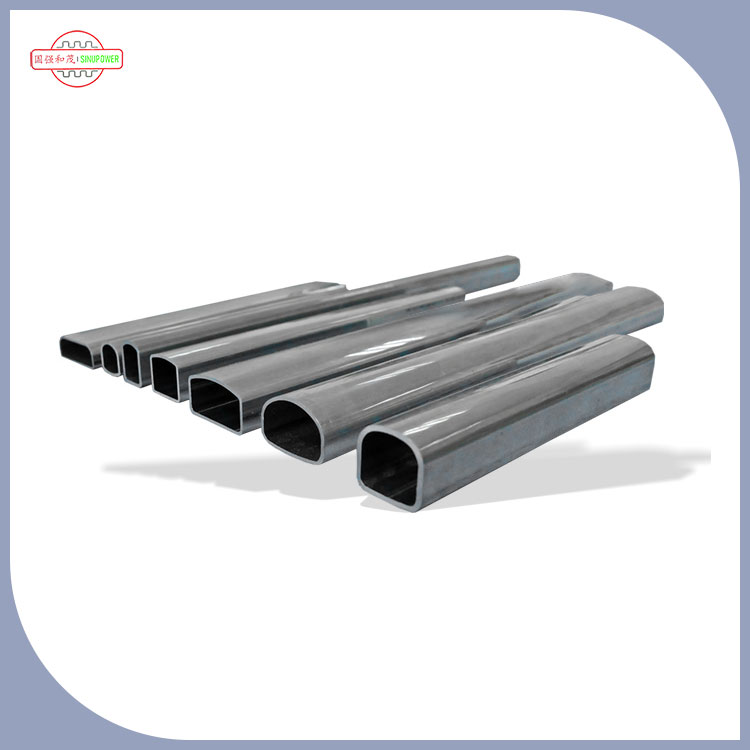

Header Pipes به طور خاص طراحی شده است تا به عنوان محل توزیع و جمع آوری مبرد در کندانسورهای نوع D عمل کند. پیکربندی D شکل آن امکان توزیع کارآمد و یکنواخت مبرد را در لوله های کندانسور فراهم می کند.

هنگامی که مبرد از طریق لوله هدر جریان می یابد و وارد لوله های کندانسور می شود، گرما را به هوا یا آب اطراف آزاد می کند و باعث می شود که متراکم شده و از حالت بخار به حالت مایع تبدیل شود. کارایی این فرآیند انتقال حرارت به طور مستقیم بر عملکرد کلی و بهره وری انرژی سیستم تبرید یا تهویه مطبوع تأثیر می گذارد.

مزایای مواد: چرا آلومینیوم برای هدرهای کندانسور؟

استفاده از آلومینیوم در ساخت لوله هدر چندین مزیت دارد:

• رسانایی حرارتی عالی:آلومینیوم انتقال حرارت موثر بین مبرد و محیط خنک کننده اطراف را امکان پذیر می کند.
• ساختار سبک وزن:آلومینیوم به طور قابل توجهی سبک تر از فولاد است و وزن کلی کندانسور را کاهش می دهد و هزینه های حمل و نقل و نصب را کاهش می دهد.
• مقاومت در برابر خوردگی:آلومینیوم به طور طبیعی یک لایه اکسید محافظ ایجاد می کند که در برابر رطوبت، آلاینده های صنعتی و مواد شیمیایی مبرد مقاومت می کند.
• کارایی هزینه:آلومینیوم نسبت هزینه-عملکرد مطلوبی را در مقایسه با منیفولدهای مسی ارائه می دهد، با فناوری اکستروژن نوع D که تولید حجم بالا با دقت ابعادی ثابت را امکان پذیر می کند.

طراحی شده برای تهویه مطبوع تجاری: فراتر از تبرید استاندارد

سیستم‌های HVAC تجاری تحت شرایط کاملاً متفاوتی نسبت به کاربردهای تبرید استاندارد یا خودرو کار می‌کنند. لوله های سربرگ کندانسور سیستم HVAC تجاری Sinupower به طور خاص برای رفع این نیازهای منحصر به فرد طراحی شده اند:

• چرخه کار مداوم:سیستم های HVAC تجاری اغلب 24/7/365 کار می کنند. هدرهای ما از طریق بازپخت کنترل شده با اتمسفر کاهش می یابند تا در برابر هزاران چرخه انبساط/انقباض حرارتی بدون ایجاد ترک استرس مقاومت کنند.
• سازگاری دسته ای در مقیاس بزرگ:پروژه های تجاری معمولاً به صدها یا هزاران هدر یکسان نیاز دارند. به‌عنوان یک مرکز دارای گواهی IATF 16949، ما Cpk ≥ 1.67 را در تمام ابعاد بحرانی حفظ می‌کنیم و اطمینان می‌دهیم که 10000 واحد با 1 مطابقت دارد.
• کاهش هزینه خرابی:یک خرابی هدر در یک ساختمان تجاری می تواند منجر به شکایت مستاجر، از دست دادن موجودی یا تعطیلی تسهیلات شود. پروتکل های آزمایش مخرب دقیق ما خطرات خرابی میدان را به حداقل می رساند.
• تولید مقیاس پذیر:با 90 مجموعه تجهیزات، ما می توانیم تولید را برای برآورده کردن خواسته های پروژه های تجاری بزرگ بدون به خطر انداختن کیفیت یا زمان انجام دهیم.

مشخصات

برنامه های کاربردی در سراسر HVAC، تبرید، و خودرو

سیستم های کندانسور نوع D معمولاً در صنایع مختلفی از جمله سیستم های HVAC (گرمایش، تهویه و تهویه مطبوع)، تبرید و پمپ حرارتی استفاده می شود. لوله های سربرگ کندانسور سیستم HVAC تجاری Sinupower عملکرد صاف و مطمئن را در موارد زیر تضمین می کند:

• سیستم های HVAC تجاری:واحدهای پشت بام، آرایه های چیلر مرکزی و سیستم های VRF
• تجهیزات برودتی:کولرهای تعبیه شده، ویترین های یخچال دار، و امکانات ذخیره سازی سرد
• سیستم های پمپ حرارتی:کندانسورهای پمپ حرارتی برگشت پذیر برای گرمایش و سرمایش در تمام طول سال
• تهویه مطبوع خودرو:سیستم های تهویه مطبوع خودروهای سواری و کامیون های سنگین

چرا هندسه D شکل مهم است؟

بسیاری از کارخانه ها لوله های هدر را بر اساس مزایای جامع آنها در راندمان انتقال حرارت، کنترل هزینه و سازگاری ساختاری انتخاب می کنند که می تواند دقیقاً با نیازهای اصلی کندانسورهای صنعتی مطابقت داشته باشد:

• تماس با فین برتر:بخش مسطح D شکل تماس سطح به سطح با پره های کندانسور را امکان پذیر می کند و سطح انتقال حرارت را به حداکثر می رساند.
• توزیع بهینه سیال:پیکربندی D شکل توزیع کارآمد و یکنواخت مبرد را در لوله های کندانسور تضمین می کند.
• استحکام ساختاری افزایش یافته:مسطح بودن مقطع D استحکام خمشی و پیچشی بالاتری نسبت به لوله های دایره ای در زیر ضخامت دیواره یکسان ایجاد می کند.

اعتبار سنجی مهندسی و تضمین کیفیت

Sinupower هر دسته از لوله‌های هدر کندانسور سیستم HVAC تجاری را از طریق پروتکل‌های کیفیت دقیق تأیید می‌کند:

• تسهیلات تایید شده IATF 16949:سیستم مدیریت کیفیت کامل در سطح خودرو
• گواهینامه های ISO:ISO 9001:2015، ISO 14001:2015، ISO 45001:2018
• بازرسی ابعادی درون خطی:ضخامت دیواره و تحمل ابعاد خارجی ثابت را تضمین می کند
• آزمایش مخرب:تست فشار ترکیدگی بر اساس استانداردهای صنعتی برای اطمینان از مقاومت لوله ها در برابر امواج فشار مداوم و چرخه حرارتی

مشارکت تجاری HVAC - سابقه اثبات شده

چرا تیم های تدارکات Sinupower را انتخاب می کنند

Sinupower مقیاس تولید را با تخصص مهندسی ترکیب می کند تا کیفیت ثابتی را ارائه دهد:

• مقیاس تولید:90 مجموعه تجهیزات و ابزار شامل خطوط تولید جوش، ماشین های اره، پرس پانچ، نیمکت های کشش و کوره های آنیلینگ
• تخصص تاسیس:توسط آقای گائو کیانگ، یکی از رهبران صنعت با تجربه قبلی در Fortune 500، که به عنوان استعدادهای معیار کارآفرینی علم و فناوری Changshu 2019 و استعداد نوآوری جیانگ سو 2020 شناخته شده است، تأسیس شد.
• مالکیت معنوی:2 اختراع اختراع، 15 پتنت طراحی و 16 اختراع مدل کاربردی
• مشارکت های اثبات شده:قراردادهای تامین بلندمدت با Sanhua، Danfoss و پانکل

مطالعه موردی کاربردی: مقاوم سازی برج های اداری تجاری HVAC

پروژه:برج اداری تجاری 45 طبقه، CBD شانگهای

چالش:مدیریت ساختمان برای جایگزینی هدرهای کندانسور قدیمی در 12 واحد تهویه مطبوع پشت بام مورد نیاز است که 2 میلیون فوت مربع از فضای اداری را ارائه می دهند. الزامات شامل:

• سازگاری Drop-in با زیرساخت چیلر موجود
• 20+ سال عمر طراحی تحت عملیات مداوم
• جدول زمانی تحویل 8 هفته ای برای به حداقل رساندن اختلال مستاجر

راه حل:Sinupower 480 لوله هدر کندانسور سیستم HVAC تجاری سفارشی را با:

• نمایه D سفارشی مطابق با ابعاد سرصفحه موجود
• آلیاژ 3003 با مقاومت در برابر خوردگی افزایش یافته است
• تسریع در ساخت ابزار 4 هفته ای + تولید 3 هفته ای
• 100% بازرسی ابعادی با گزارشات Cpk

نتیجه:

• سرصفحه ها 1 هفته زودتر از برنامه تحویل داده شدند
• مشکلات مربوط به اتصالات در حین نصب
• مالک ساختمان 8 درصد بهبود در سیستم COP پس از نصب گزارش کرده است
• قرارداد تامین امن برای 3 ساختمان اضافی در مجموعه

سوالات متداول: منبع یابی و مهندسی سربرگ کندانسور نوع D

زمان معمول برای لوله های هدر کندانسور سیستم HVAC تجاری سفارشی چقدر است؟

ساخت ابزار سفارشی استاندارد 4-6 هفته طول می کشد. تولید نمونه 1-2 هفته پس از تایید ابزار شروع می شود.

چه آلیاژهای آلومینیومی برای هدرهای کندانسور نوع D استفاده می شود؟

آلیاژهای هسته شامل 3003، 3102، X362، 1100، 1197، و 1297 هستند. آلیاژهای روکش شامل 4045، 4343، 4043 و 7072 هستند.

تفاوت لوله های هدر نوع D و گرد چیست؟

لوله های نوع D در مقایسه با لوله های گرد، سطح تماس باله برتر و توزیع یکنواخت مبرد را ارائه می دهند. بخش مسطح D شکل تماس سطح به سطح با پره های کندانسور را امکان پذیر می کند و راندمان انتقال حرارت را به حداکثر می رساند.

Sinupower چه گواهینامه هایی دارد؟

Sinupower دارای گواهینامه IATF 16949، ISO 9001:2015، ISO 14001:2015 و ISO 45001:2018 است.

چگونه Sinupower سازگاری دسته به دسته را برای پروژه های تجاری بزرگ تضمین می کند؟

به عنوان یک مرکز تایید شده IATF 16949، ما Cpk ≥ 1.67 را در تمام ابعاد بحرانی حفظ می کنیم. اندازه گیری لیزری درون خطی ضخامت دیوار و ابعاد بیرونی را هر 0.5 متر در کل دوره تولید بررسی می کند. همه داده‌ها ثبت شده و قابل ردیابی به دسته‌های جداگانه هستند و از ثبات در هزاران واحد اطمینان می‌دهند.

زمان تحویل سفارشات تعویض اضطراری چقدر است؟

برای تعویض اضطراری تهویه مطبوع تجاری، ما ساخت سریع ابزار را در 3 هفته (4-6 هفته استاندارد) و تولید نمونه را در 1 هفته ارائه می دهیم. تولید کامل می تواند بلافاصله پس از تایید نمونه آغاز شود. لطفاً برای خدمات اضطراری با تیم فروش تجاری ما تماس بگیرید.

طول عمر مورد انتظار این هدرها در برنامه های تجاری HVAC چقدر است؟

لوله های هدر کندانسور سیستم HVAC تجاری ما برای بیش از 20 سال خدمات مداوم در برنامه های تجاری طراحی شده اند. ما این را از طریق آزمایش‌های چرخه حرارتی تسریع‌شده و آزمایش مقاومت در برابر خوردگی تأیید می‌کنیم. ضخامت دیوار با حاشیه ایمنی در برابر فشار و خستگی حرارتی طراحی شده است.
