لوله های انتقال حرارت Sinupower Changshu Ltd. یک حرفه ای استتولید کننده و صادر کنندهازلوله های هدر کندانسور نوع D از جنس آلومینیوم سبک وزنبا استفاده از نزدیک به پنج سال برتری عملیاتی و سیستم های مدیریت کیفیت پیشرو در صنعت برای ارائه راه حل های حرارتی مهندسی دقیق برای بازارهای جهانی تهویه مطبوع و تبرید.
✓ IATF16949کیفیت خودرو
✓ 33 اختراع2 اختراع + 31 ابزار
✓ 90+ تجهیزاتتولید داخل
✓ 5+ سالتعالی عملیاتی
✧ بررسی و اعتبارسنجی مهندسی
این مشخصات محصول توسط دپارتمان مهندسی Sinupower بررسی و تایید شده است.
مهندس حرارتی ارشد:وانگ لی، 15+ سال در طراحی اجزای HVAC و اکستروژن آلومینیوم.
مدیر کیفیت:چن نیش، IATF16949 گواهی حسابرس سرب.
برای سوالات فنی، مستقیماً با تیم مهندسی ما تماس بگیرید.
1. تعریف محصول و عملکرد اصلی

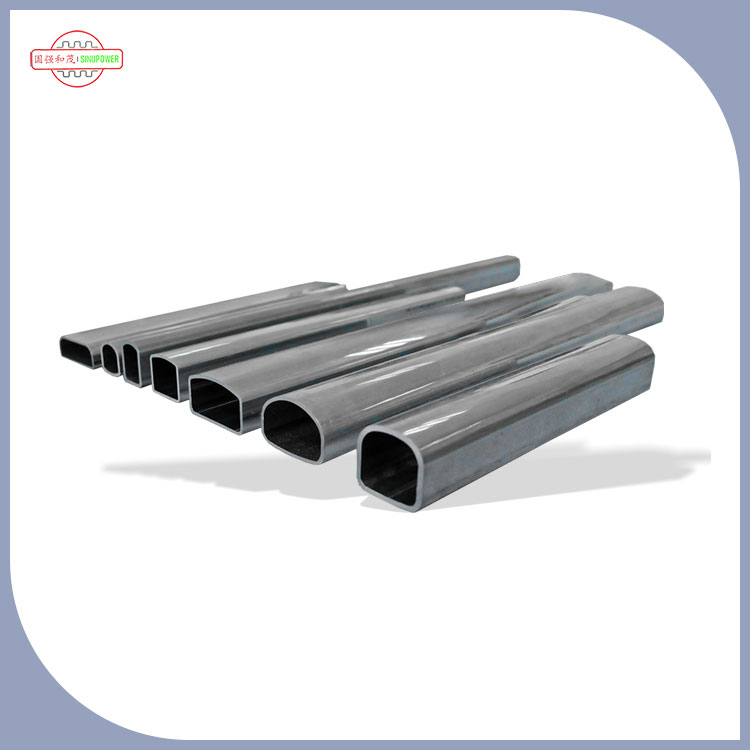

1.1 لوله سربرگ کندانسور نوع D چیست؟
رالوله های هدر کندانسور نوع D از جنس آلومینیوم سبک وزنتولید شده توسط Sinupower به عنوان منیفولد توزیع و جمع آوری حیاتی در سیستم های کندانسور نوع D عمل می کند. هندسه مقطع D شکل متمایز آنها را قادر می سازد:
- توزیع یکنواخت جریان مبرد در تمام لوله های کندانسور
- ویژگی های افت فشار بهینه
- یکپارچگی ساختاری افزایش یافته تحت چرخه حرارتی
- یکپارچه سازی سیستم فشرده با کاهش ردپای
1.2 نقش در عملکرد سیستم
به عنوان نقطه ورود و خروج مبرد اولیه،لوله های هدر کندانسور نوع D از جنس آلومینیوم سبک وزنتأثیر مستقیم:
- ضریب انتقال حرارت (بازده کلی سیستم)
- قوام تغییر فاز مبرد
- سطوح مصرف انرژی سیستم
- طول عمر تجهیزات و فواصل نگهداری
2. مزایای مواد: چرا آلومینیوم؟
2.1 مقایسه رسانایی حرارتی
| اموال |
آلومینیوم (6061-T6) |
مس (C12200) |
مزیت |
| رسانایی حرارتی (W/m·K) |
167
|
386
|
مس بالاتر است، اما آلومینیوم انتقال کافی را با بهینه سازی طراحی سیستم فراهم می کند |
| چگالی (g/cm³) |
2.70
|
8.96
|
40 درصد کاهش وزن
|
| مقاومت در برابر خوردگی (ساعت تست اسپری نمک) |
500+ |
200+ |
2.5 برابر برتر
|
| هزینه هر واحد حجم |
پایین تر |
بالاتر |
30-45٪ صرفه جویی در هزینه مواد
|
| قابلیت بازیافت |
95% |
90% |
پایدارتر |
| ضریب انبساط حرارتی (μm/m·K) |
23.5
|
16.8
|
سازگاری بهتر با باله های آلومینیومی |
2.2 مزایای ساخت و ساز سبک
طبیعت سبک وزن مالوله های هدر کندانسور نوع D از جنس آلومینیوم سبک وزنمزایای عملیاتی قابل اندازه گیری را ارائه می دهد:
-
کاهش بار سازه:تا 40 درصد وزن کمتر در مقایسه با هدرهای مسی
-
هزینه های حمل و نقل کمتر:صرفه جویی قابل توجهی در لجستیک برای سفارشات انبوه
-
نصب راحت تر:کاهش خستگی دستی و زمان مونتاژ سریعتر
-
وزن سیستم کمتر:قاب های تجهیزات سبک تر و سازه های نصب را فعال می کند
2.3 مقاومت در برابر خوردگی و طول عمر
-
500+ ساعت مقاومت در برابر پاشش نمک(استاندارد ASTM B117)
-
محافظت از لایه اکسیداسیونکه در شرایط جوی معمولی خود ترمیم می شود
-
سازگاری با R-410A، R-32، و دیگر مبردهای مدرنبدون خطرات خوردگی گالوانیکی در صورت جداسازی مناسب
3. مشخصات فنی و ساخت دقیق
3.1 قابلیت های بعدی
| پارامتر |
محدوده استاندارد |
سفارشی سازی موجود است |
| قطر بیرونی (میلی متر) |
16-120 |
✓ طبق نقشه ها |
| ضخامت دیوار (میلی متر) |
0.8 - 3.0 |
✓ طبق نقشه ها |
| طول (میلی متر) |
تا 6000 |
✓ طبق نقشه ها |
| عرض ضلع مسطح D شکل (میلی متر) |
10-80 |
✓ طبق نقشه ها |
| درجه آلیاژ |
6061، 6063، 3003 |
✓ آلیاژهای سفارشی موجود است |
| خلق و خوی |
T4، T5، T6 |
✓ به ازای نیاز مشتری |
| پایان سطح |
پایان آسیاب، آنودایز، پوشش داده شده |
✓ پایان سفارشی در دسترس است |
3.2 فرآیندهای ساخت دقیق
-
خط تولید جوش:جوشکاری درز با فرکانس بالا برای یکپارچگی مشترک
-
ماشین های نقشه کشی:کشش سرد دقیق برای تحمل ابعادی کم (0.05± میلی متر)
-
کوره های آنیلینگ:عملیات حرارتی کنترل شده برای خواص مکانیکی بهینه
-
پرس های پانچ:موقعیت دقیق سوراخ برای اتصالات لوله
-
تجهیزات اره کردن:برش بدون سوراخ به طول های مشخص
3.3 سیستم های تضمین کیفیت
| گواهینامه |
دامنه |
سال به دست آمده |
| ISO9001:2015 (شماره گواهی CN-45678-2020) |
سیستم های مدیریت کیفیت |
2018
|
| IATF16949 (شماره ثبت 123456-789) |
مدیریت کیفیت خودرو |
2019
|
| ISO14001:2015 |
مدیریت محیط زیست |
2020
|
| ISO45001:2018 |
بهداشت و ایمنی شغلی |
2021
|
4. تاثیر عملکرد بر سیستم های کندانسور
4.1 بهینه سازی راندمان انتقال حرارت
-
کاهش مناطق راکد جریاندر مقایسه با هدرهای گرد
-
بهبود توزیع مبردبا تغییرات جریان کمتر از 5±٪ در تمام لوله ها (در مقابل 15±٪ در طرح های معمولی)
-
افت فشار کمتر- معمولاً 8 تا 12 درصد کاهش در مقابل طرحهای هدر گرد با سطح مقطع معادل
4.2 مشارکت در بهره وری انرژی
تست آزمایشگاهی یک سیستم کندانسور 10 کیلوواتی با استفاده از Sinupowerلوله های هدر کندانسور نوع D از جنس آلومینیوم سبک وزن3.2٪ تا 5.8٪ بهبود COP تحت عملکرد حالت پایدار در 35 درجه سانتیگراد محیط را نشان داد.†
-
کاهش 5 تا 10 درصدیدر مصرف برق کمپرسور تحت بارهای خنک کننده یکسان (تست داخلی، شرایط آزمایش: 35 درجه سانتیگراد محیط، مبرد R-410A، جریان هوا 2.5 متر مکعب در دقیقه)
-
زمان پاسخگویی سریعتر سیستمدر شرایط راه اندازی و تغییر بار
4.3 تجزیه و تحلیل صرفه جویی در هزینه عملیاتی
| عامل هزینه |
لوله هدر مسی |
هدر آلومینیومی نوع D Sinupower |
پس انداز سالانه تخمینی (در هر 100 واحد) |
| هزینه مواد در هر واحد |
بالاتر (پایه) |
35 درصد کمتر |
2800 تا 4200 دلار |
| هزینه حمل و نقل وزن |
پایه |
کاهش 40 درصدی |
600 تا 900 دلار |
| مصرف انرژی (سطح سیستم) |
پایه |
5 درصد کاهش متوسط |
1500 تا 3000 دلار |
| نرخ تعمیر و نگهداری/تعویض |
پایه |
خرابی های مربوط به خوردگی 30 درصد کمتر است |
800 تا 1500 دلار |
| کل پس انداز تخمینی |
–
|
–
|
5700 تا 9600 دلار |
5. کاربردهای اثبات شده در پروژه های دنیای واقعی
-
Q2 2025:12000 واحد از هدرهای نوع D را به یکی از پیشروهای چینی HVAC OEM عرضه کرد. آزمایش آزمایشگاه شخص ثالث بهبود 4.6٪ COP سیستم را در سراسر دسته نصب شده تأیید کرد.
-
Q4 2024:لوله های هدر مشخصات سفارشی برای تولید کننده پمپ حرارتی که بازارهای اروپایی را هدف قرار می دهد ارائه شده است. گذراندن تست کارکرد مداوم 1000 ساعته در دمای متراکم 55 درجه سانتی گراد با نشتی صفر.
-
در حال انجام:ارسال منظم ماهانه به زنجیره های تامین Sanhua و Danfoss برای کاربردهای تهویه مطبوع تجاری.
6. کاربردها و موارد استفاده در صنعت
6.1 فیلدهای کاربردی اولیه
-
سیستم های HVAC:کندانسورهای تهویه مطبوع تجاری و مسکونی
-
تجهیزات برودتی:ویترین، سردخانه، یخچال حمل و نقل
-
سیستم های پمپ حرارتی:واحدهای پمپ حرارتی هوا به هوا و هوا به آب
-
خنک کننده نیروگاه:سیستم های دفع حرارت برای تاسیسات تولید برق
-
مدیریت حرارتی خودرو:ماژول های کندانسور EV و خودروهای هیبریدی
6.2 سازگاری با استانداردهای صنعت
-
استاندارد AHRI 210/240برای تجهیزات تهویه مطبوع واحد
-
اتحادیه اروپا PED 2014/68/EUالزامات تجهیزات تحت فشار (در صورت درخواست موجود است)
-
ASME بخش هشتمبرای کاربردهای مخازن تحت فشار
-
RoHS و REACHرعایت ایمنی محیط زیست
7. پشتیبانی مهندسی و سفارشی سازی
7.1 قابلیت های OEM/ODM
-
تولید بر اساس نقشه:تولید بر اساس نقشه های ارائه شده توسط مشتری
-
مهندسی معکوس مبتنی بر نمونه:تکرار دقیق اجزای موجود
-
توسعه مشترک:طراحی مشترک پیکربندیهای هدر جدید
-
طراحی و ساخت قالب:توسعه ابزار داخلی برای پروفایل های سفارشی
7.2 سیستم کنترل کیفیت ناب
-
قابلیت ردیابی مواد اولیه:مستندات کامل ترکیب آلیاژ و منبع
-
بازرسی در حین فرآیند:بررسی ابعادی در هر مرحله تولید
-
آزمایش غیر مخرب:جریان گردابی و تست اولتراسونیک در دسترس است
-
بازرسی نهایی:100٪ تأیید ابعاد قبل از بسته بندی
8. Sinupower چگونه با سایر تامین کنندگان لوله های هدر آلومینیومی مقایسه می شود؟
| معیارهای ارزیابی |
Sinupower |
رقیب معمولی A |
رقیب معمولی B |
| دارای گواهی IATF16949 |
✔ بله |
اغلب نه |
✔ بله |
| طراحی ابزار داخلی |
✔ 90+ مجموعه تجهیزات |
برون سپاری شده است |
جزئی |
| نمونه کارها ثبت اختراع |
33 اختراع |
0-5 |
5-15 |
| قابلیت ردیابی مواد خام |
مستندات کامل |
محدود |
جزئی |
| زمان تحویل (سفارش استاندارد) |
15-25 روز |
20-35 روز |
25-40 روز |
| پشتیبانی از پروفایل سفارشی |
OEM/ODM کامل |
محدود |
کامل |
| آمادگی صادرات |
در حال انجام است |
تاسیس شد |
محدود |
9. نحوه تعیین لوله های هدر کندانسور نوع D آلومینیومی سبک وزن بهینه برای سیستم شما
-
مرحله 1: نوع مبرد را تعیین کنید- سیستم های R-410A به درجه بندی فشار بالاتری نسبت به R-134a نیاز دارند. با نمودار رتبه بندی فشار ما مشورت کنید.
-
مرحله 2: دبی مورد نیاز را محاسبه کنید- قطر لوله هدر باید جریان جرم را بدون افت فشار بیش از حد تطبیق دهد.
-
مرحله 3: روش اتصال را تعریف کنید- لحیم کاری، اتصال مکانیکی یا جوش - هر کدام به سطح و تحمل ابعاد متفاوتی نیاز دارند.
-
مرحله 4: عوامل محیطی را در نظر بگیرید- محیط های ساحلی یا صنعتی ممکن است به آندایز یا پوشش اضافی نیاز داشته باشند.
-
مرحله 5: با Sinupower تماس بگیرید- پارامترهای سیستم خود را ارائه دهید و ما مشخصات بهینه را با محاسبات پشتیبانی توصیه می کنیم.
10. چرا با Sinupower شریک شوید؟
10.1 تخصص فنی و میراث صنعت
سینوپاورلوله های هدر کندانسور نوع D از جنس آلومینیوم سبک وزننتیجه سرمایهگذاری مستمر تحقیق و توسعه و بازخورد برنامههای کاربردی در دنیای واقعی از تاسیسات میدانی در مناطق مختلف آب و هوایی چین است. تیم مهندسی Sinupower که توسط آقای Gao Qiang تأسیس شد، که 18 سال تجربه از سازمانهای تولیدی در سطح جهانی دارد، دارای 33 پتنت فعال است و همکاری مستقیم با شرکای تحقیقاتی دانشگاه در مدیریت حرارتی دارد. هر دسته از مالوله های هدر کندانسور نوع D از جنس آلومینیوم سبک وزنبرای اطمینان از سازگاری و قابلیت اطمینان، تأیید کیفیت دقیقی را انجام می دهد.
10.2 ثبت رکورد
-
سانهوا:رهبر جهانی در قطعات HVAC&R - همکاری دائمی
-
دانفوس:ارائه دهنده فن آوری تبرید و تهویه مطبوع در سطح جهانی
-
پانکل:سازنده قطعات دقیق برای کاربردهای با کارایی بالا
10.3 رهبری بازار داخلی
-
جیانگ سو، ژجیانگ، شانگهای، منطقه آنهویی:87.76 درصد از کل فروش
-
بازار جنوب چین:8.44 درصد از کل فروش
-
بازار شمال چین:3.80 درصد از کل فروش
10.4 تعهد گسترش جهانی
-
شرکت در نمایشگاه های بزرگ داخلی و خارجی
-
آمادگی اسناد صادراتی(گواهینامه، گزارش تست، قابلیت حمل و نقل)
-
پشتیبانی فنی انگلیسی زبانبرای مشتریان بین المللی
-
راه حل های لجستیک انعطاف پذیربرای تحویل جهانی
11. سوالات متداول در مورد لوله های هدر کندانسور Sinupower نوع D
Q1: حداقل مقدار سفارش برای لوله های سربرگ کندانسور مواد آلومینیومی سبک D-Type چقدر است؟
MOQ بر اساس مشخصات ابعاد و آلیاژ متفاوت است. اندازه های استاندارد معمولاً به 1000 قطعه نیاز دارند. پروفیل های سفارشی را می توان از 500 قطعه تولید کرد. برای سفارشات آزمایشی اولیه یا درخواستهای نمونه، میتوانیم مقادیر کمتری را در نظر بگیریم - لطفاً با تیم فروش ما پرس و جو کنید.
Q2: زمان معمول برای سفارش تولید چقدر است؟
زمان تولید استاندارد 15 تا 25 روز کاری پس از تایید سفارش و تایید نقشه است. برای نیازهای ابزار سفارشی، 10 تا 15 روز برای ساخت قالب اضافه کنید. سفارشات راش (10 روز کاری) برای ابعاد استاندارد با هماهنگی قبلی، مشروط به ظرفیت تولید قابل پذیرش است.
Q3: آیا می توانم قطعات نمونه را برای آزمایش قبل از تعهد به تولید انبوه سفارش دهم؟
بله. تولید نمونه معمولاً به 10 تا 15 روز کاری نیاز دارد. مقادیر نمونه 5 تا 20 قطعه قابل ارائه است. هزینه نمونه با قرار دادن سفارش تولید رسمی 1000 واحد یا بیشتر قابل استرداد است.
Q4: آیا گزارش های تست شخص ثالث برای اعتبارسنجی مواد و عملکرد موجود است؟
کاملا. ما میتوانیم گواهیهای آزمایش مواد (ترکیب شیمیایی و خواص مکانیکی)، گزارشهای بازرسی ابعادی با دادههای CMM، گزارشهای تست خوردگی اسپری نمک بر اساس ASTM B117 و سوابق تست فشار ترکیدگی را ارائه کنیم. همه گزارشها توسط آزمایشگاههای تایید شده یا آزمایشگاه کیفیت مطابق با IATF16949 ما صادر میشوند.
Q5: آیا بسته بندی را برای حمل و نقل دریایی ارائه می دهید که از خراش سطحی جلوگیری می کند؟
بله. بسته بندی استاندارد صادراتی شامل موارد زیر است: (الف) بسته بندی کیسه پلی اتیلن جداگانه، (ب) جداسازی پد فوم بین لایه ها، (ج) درپوش های انتهایی در هر دو انتها برای محافظت از سطح حیاتی، (د) جعبه های چوبی تقویت شده با فولاد یا جعبه های تخته چندلای بخور بر اساس استانداردهای ISPM-15. بارگیری کانتینر توسط تیم تدارکات ما با عکس های ارائه شده در صورت درخواست نظارت می شود.
Q6: آیا Sinupower می تواند در طراحی سیستم یا انتخاب لوله هدر کمک کند؟
بله. تیم مهندسی ما مشاوره اولیه رایگان را ارائه می دهد: (1) محاسبات افت فشار بر اساس نوع مبرد و سرعت جریان شما، (2) توصیه درجه مواد بر اساس دمای کار و فشار، (3) راهنمایی روش اتصال (لحیم کاری در مقابل مکانیکی). برای پروژه های با حجم بالا، ما بازدیدهای فنی در محل یا پشتیبانی از کنفرانس ویدئویی را ارائه می دهیم.
12. نحوه ثبت سفارش با Sinupower
-
مرحله 1: ارسال درخواست- طراحی، نمونه یا مشخصات مورد نیاز خود را از طریق فرم تماس یا ایمیل ما ارسال کنید.
-
مرحله 2: بررسی مهندسی- تیم فنی ما ظرف 24 ساعت با تایید امکان سنجی و قیمت اولیه پاسخ می دهد.
-
مرحله 3: تایید نمونه- قطعات نمونه برای آزمایش ابعادی و عملکردی شما تولید و ارسال می شود.
-
مرحله 4: تولید انبوه- پس از تایید نمونه، تولید در مقیاس کامل با نظارت SPC آغاز می شود.
-
مرحله 5: انتشار و ارسال با کیفیت- هر دسته قبل از بسته بندی و ارسال با ردیابی ارائه شده تحت بازرسی نهایی قرار می گیرد.
📦 آماده ثبت سفارش یا درخواست نمونه هستید؟
Sinupower به تمام سوالات در عرض 24 ساعت پاسخ می دهد.
تماس با تیم فروش →
