چکیده
وقتی فضای تجهیزات تنگ است و اهداف انتقال حرارت همچنان در حال افزایش هستند، لوله های گرد همیشه بهترین جا نیستند.لوله های مستطیلیمیتواند گزینههای طرحبندی جدید را باز کند، تراکم بستهبندی را بهبود بخشد، و ادغام در مجموعههای فشرده را سادهتر کند - اما فقط در صورتی که آنها را به درستی مشخص کنید. این مقاله سؤالات عملی را که خریداران واقعاً با آن روبرو هستند تجزیه و تحلیل میکند: کدام ماده را انتخاب کنند، چگونه ابعاد و تحملها را تعریف کنیم، چگونه از نشت و اعوجاج در هنگام شکلدهی و اتصال جلوگیری کنیم، و چگونه کیفیت را قبل از تولید تأیید کنیم. همچنین یک چک لیست انتخاب، یک جدول مقایسه و یک پرسش متداول پیدا خواهید کرد تا به شما کمک کند از «ایده» به یک مشخصات خرید مطمئن بروید.
فهرست مطالب
خریداران به ندرت بهلوله های مستطیلیفقط به این دلیل که آنها متفاوت به نظر می رسند. تغییر معمولاً زمانی اتفاق میافتد که یکی از این نقاط درد غیرقابل اجتناب شود:
گفته شد، هندسه مستطیلی خطراتی را نیز به همراه دارد که باید آنها را مدیریت کنید: نازک شدن دیوار در گوشه ها، اعوجاج در حین جوشکاری، و انتظارات ابعادی سفت تر اگر لوله باید در برابر سطوح صاف آب بندی شود. خبر خوب این است که بیشتر خرابی ها از مشخصات نامشخص ناشی می شوند - نه از خود شکل.

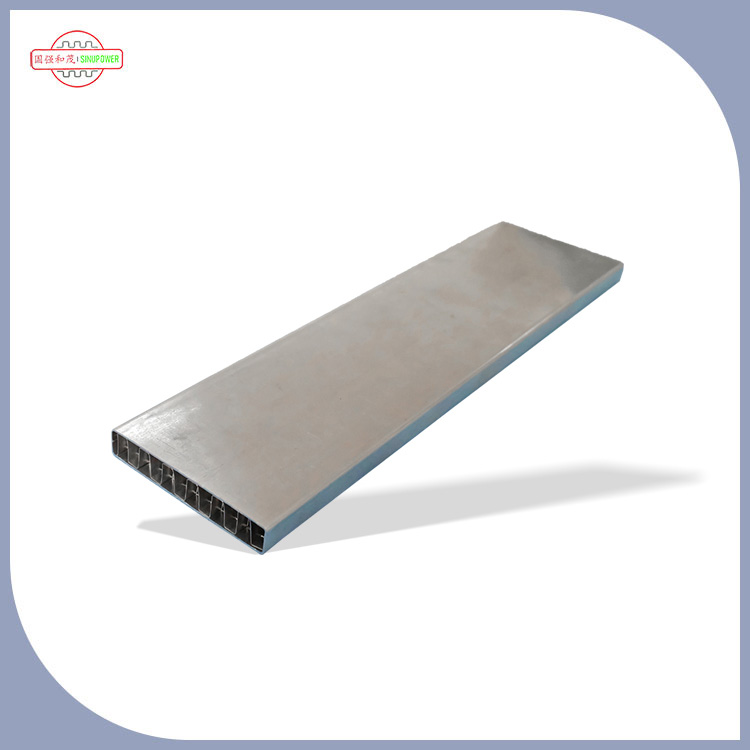

لوله های مستطیلیدر بسیاری از سیستمهای انتقال حرارت و صنعتی، بهویژه زمانی که مونتاژ باید فشرده، مستحکم و آسان باشد، خود را نشان میدهد.
جایی که مسائل معمولا شروع می شود
اگر بخواهیدلوله های مستطیلیبرای عملکرد قابل پیش بینی، با خرید مانند یک جزء کاربردی رفتار کنید - نه یک کالای عمومی. یک مشخصات قوی معمولاً شامل موارد زیر است:
یک نکته عملی: اگر لوله باید با یک واشر، صفحه یا شکاف هدر جفت شود، یک نقاشی ساده یا یک تعریف گیج "go/no-go" اضافه کنید. همین مرحله از بسیاری از شگفتیهای «مناسب نیست» جلوگیری میکند.
بسیاری از خریداران با این سوال شروع می کنند که "کدام آلیاژ بهترین است؟" سوال بهتر این است: «برای کدام ماده بهتر استمنسیال، دما، روش اتصال، و واقعیت نگهداری؟ برایلوله های مستطیلیپاسخ صحیح، مقاومت در برابر خوردگی، عملکرد حرارتی، شکل پذیری و پایداری عرضه را متعادل می کند.
اگر مطمئن نیستید، داستان کامل سیال را شرح دهید - راهاندازی، خاموش کردن، تمیز کردن، رویدادهای خارج از مشخصات - زیرا مشکلات خوردگی اغلب از «روزهای نادر» ناشی میشوند، نه عملکرد عادی.
نمایه های مستطیل شکل واقعیت هایی را معرفی می کنند که خریداران همیشه آن را پیش بینی نمی کنند. در اینجا چیزی است که هنگام سفارش باید مراقب آن باشیدلوله های مستطیلیبرای مجموعه های انتقال حرارت:
اینجاست که تولیدکنندگان با تجربه اهمیت دارند. بسیاری از خریداران با شرکای مانندلوله های انتقال حرارت Sinupower Changshu Ltd.از آنجایی که لوله های انتقال حرارت نسبت به لوله های ساختاری عمومی بخشایش کمتری دارند - انحرافات کوچک می توانند به نشتی، تغییر افت فشار و بازسازی مونتاژ تبدیل شوند.
اگر پروژه شما دارای تحمل ریسک شدید است - به نشت مایع خنک کننده، هزینه های خرابی یا قرار گرفتن در معرض گارانتی فکر کنید - به جای اینکه امیدوار باشید مشکلات ظاهر نشوند، بررسی های کیفیت را در دستور کار قرار دهید.
یک حرکت خرید عملی: درخواست یک دسته کوچک پیش تولید و اجرای آزمایشی مونتاژ واقعی. این سریعترین راه برای تأیید این است که شمالوله های مستطیلیدر وسایل واقعی و فرآیند پیوستن شما رفتار خواهد کرد.
| عامل تصمیم گیری | چرا اهمیت دارد | چه چیزی را مشخص کنید |
|---|---|---|
| در یک ردپای جمع و جور قرار بگیرید | هندسه مستطیلی می تواند فضای هدر رفته را کاهش دهد و بسته بندی را ساده کند | ابعاد بیرونی، صافی، پیچش، تحمل طول |
| آب بندی در برابر سطوح صاف | اگر صافی یا شرایط سطح کنترل نشده باشد، خطر نشت افزایش می یابد | محدودیتهای مسطح/پیچش، پرداخت سطح، مربع انتهایی، سوراخزدایی |
| فشار و دوام | نازک شدن گوشه و اعوجاج می تواند حاشیه ایمنی را کاهش دهد | حداقل ضخامت دیوار، شعاع گوشه، طرح بازرسی |
| مقاومت در برابر خوردگی | شیمی سیالات و رویدادهای تمیز کردن باعث شکست در دنیای واقعی می شود | درجه مواد، غیرفعال سازی/تمام، یادداشت های سازگاری |
| قابلیت ساخت در مقیاس | موفقیت نمونه اولیه ثبات تولید انبوه را تضمین نمی کند | استراتژی لات، مستندات، طرح نمونه گیری، دسته آزمایشی |
نه همیشه.لوله های مستطیلیزمانی که محدودیت های فضا، چگالی بسته بندی یا یکپارچگی طرف صاف مهم باشد، می تواند عالی باشد. لوله های گرد می توانند برای خم شدن، اتصالات استاندارد و برخی مسیرهای تولید ساده تر باشند. انتخاب "بهتر" به روش مونتاژ، افت فشار مجاز و محدودیت های نصب بستگی دارد.
تعاریف گمشده برای شعاع گوشه، پیچش، صافی و مربع انتهایی دردسرسازهای رایج هستند. اگر لوله باید در شکاف هدر قرار گیرد یا روی صفحه مهر و موم شود، آن جزئیات "ثانویه" به الزامات اولیه تبدیل می شوند.
با یک تعریف رابط روشن شروع کنید: اندازه شکاف، عمق درج و پشته تحمل. سپس هندسه لوله (پیچ و راستی)، کیفیت انتهایی (خراب زدایی/مربع بودن)، و اعوجاج حرارتی روش اتصال را کنترل کنید. یک آزمایش کوچک مونتاژ قبل از تولید اغلب سریعترین تأیید است.
اگر فشار یا خستگی مهم است، حداقل ضخامت دیواره مورد نیاز (نه فقط اسمی) را بخواهید و نحوه بررسی آن را روشن کنید. رفتار گوشه بستگی به رویکرد و مواد تشکیل دهنده دارد.
چنین فرضی خطرناک است. برخی از مایعات در عملکرد عادی پایدار هستند اما در هنگام تمیز کردن، رویدادهای دمای بالا یا راکد شدن حالت تهاجمی پیدا می کنند. هنگام انتخاب مواد، «داستان زندگی سیال» را کامل ارائه دهیدلوله های مستطیلی.
ثبات، مستندات و کنترل فرآیند به اندازه قیمت اهمیت دارد. شما شریکی میخواهید که ثبات ابعادی، انتظارات پاکیزگی و چگونگی تأثیر روشهای پیوستن بر عملکرد نهایی را درک کند - بهویژه زمانی که از نمونه اولیه به تولید حجم میروید.
لوله های مستطیلیزمانی که طراحی شما به بسته بندی فشرده، نصب قابل پیش بینی و ادغام کارآمد در مجموعه های مدرن انتقال حرارت نیاز دارد، می تواند راه حلی هوشمندانه باشد. بزرگترین تفاوت بین یک پروژه صاف و یک پروژه دردناک ساده است: مشخصات واضح و تأیید که با نحوه استفاده از لوله ها مطابقت دارد.
اگر در حال برنامه ریزی یک طراحی جدید یا عیب یابی یک مجموعه موجود هستید،لوله های انتقال حرارت Sinupower Changshu Ltd.می تواند با راهنمایی های عملی در مورد ابعاد، مواد و آمادگی تولید از شما پشتیبانی کند. آماده حرکت از نیازمندی ها به یک طرح تامین قابل اعتماد هستید؟ با ما تماس بگیریدبرای بحث در مورد درخواست خود و دریافت راه حلی متناسب با سیستم شما.
